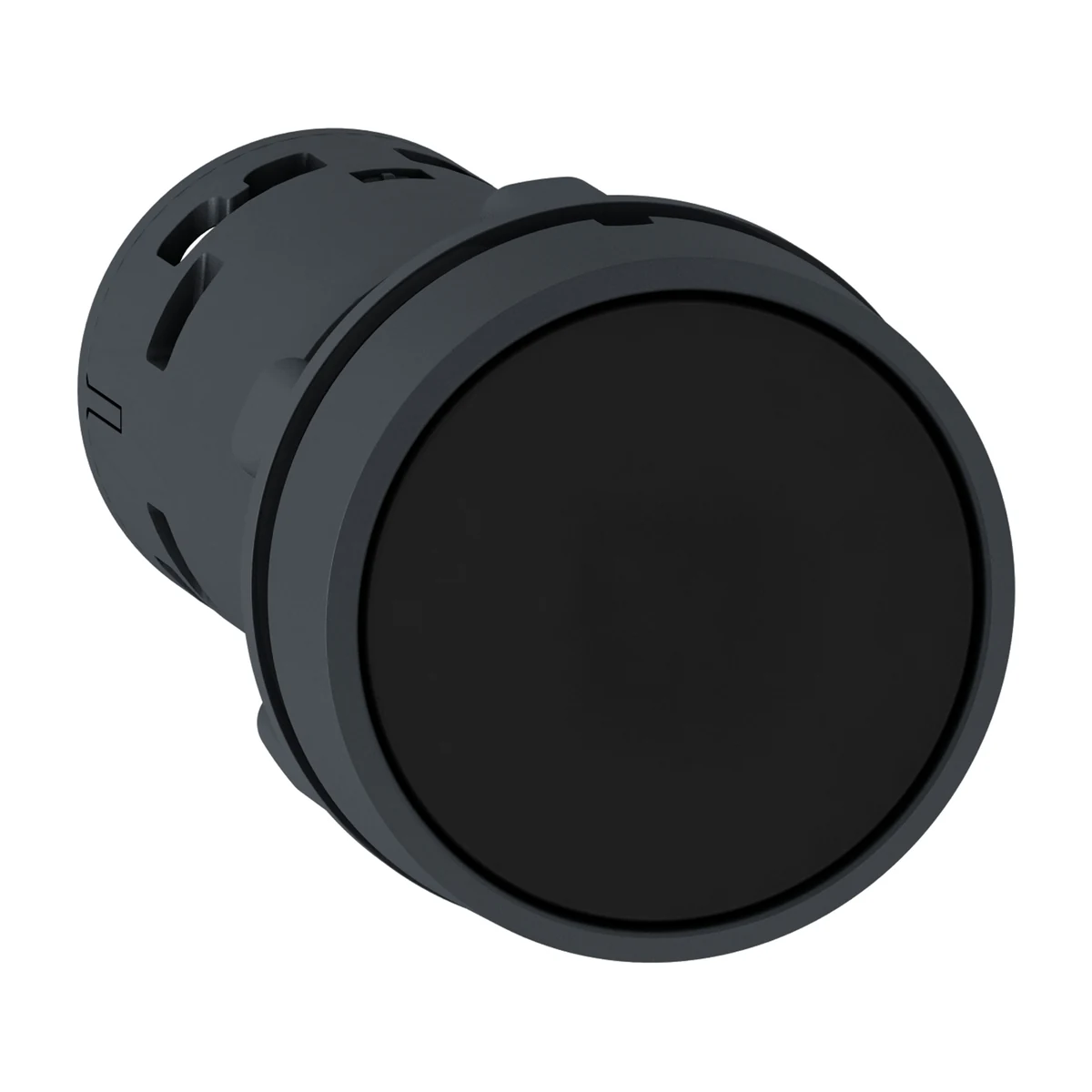

Schneider Electric XB7NH21 Siyah 1NA
- Marka: Schneider Electric
- Stok kodu: XB7NH21
- MPN: XB7NH21
- Fiyat: 572.68 TRY + KDV · KDV dahil 687.22 TRY
- Stok: Terminli ürün
- Yaylı Kumanda Butonları
- Schneider Electric Yaylı Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yaylı Kumanda Butonu Seçim Rehberi
- Schneider Electric XB7NH21 Teknik Veri Föyü (PDF)
Schneider Electric XB7NH21 Siyah 1NA. Bu modelin teknik özellikleri: Renk: Siyah Kontak Düzeni: 1NA
| Kontak Düzeni | 1NO |
|---|---|
| Renk | Siyah |
| Seri | Harmony XB7 |
| Ürün Tipi | Push-buton |
| Montaj Çapı | 22 mm |
| IP Koruma Sınıfı | IP20 (IEC 60529 (arka yüz)); IP65 (IEC 60529 (ön yüz)) |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | itme ve itme ile serbest bırakılan |
| Operatör profili | Siyah sıva altı |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, 1 x 0,34…2 x 2,5 mm² kablo uçsuz (IEC 60947-1) |
| Cihaz Sunumu | Monolitik ürün |
| Terminal Numaralandırması (ISO) | (13-14)NO |
| Ürün Ağırlığı | 0.021 kg |
| Cihaz Montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 (IEC 60947-1) |
| Sabitleme Aralığı | >= 30 x 40 mm (destek paneli) metal 1…6 mm; >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| Sabitleme Yöntemi | Sabitleme somunu baş altı: 2…2,4 N.m |
| Uygunluk İşaretleri | Işaretsiz |
| Kontak Çalışma Tipi | Yavaş kesen |
| Pozitif Açılma | NK kontak ile (IEC 60947-5-1 ek K) |
| Mekanik Dayanıklılık | 300000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kısa Devre Koruması | 4 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 250 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 4 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ <= 10exp(-6) @ 17 V, 5 mA (IEC 60947-5-4) |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
| Muhafaza tipi | UL type 3/12 |
| Standartlar | IEC 60947-1; IEC 60947-5-1; UL 508; CSA C22.2 No 14; JIS C8201-5-1; JIS C8201-1 |
| Sertifikalar | GOST; CCC |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27) |
