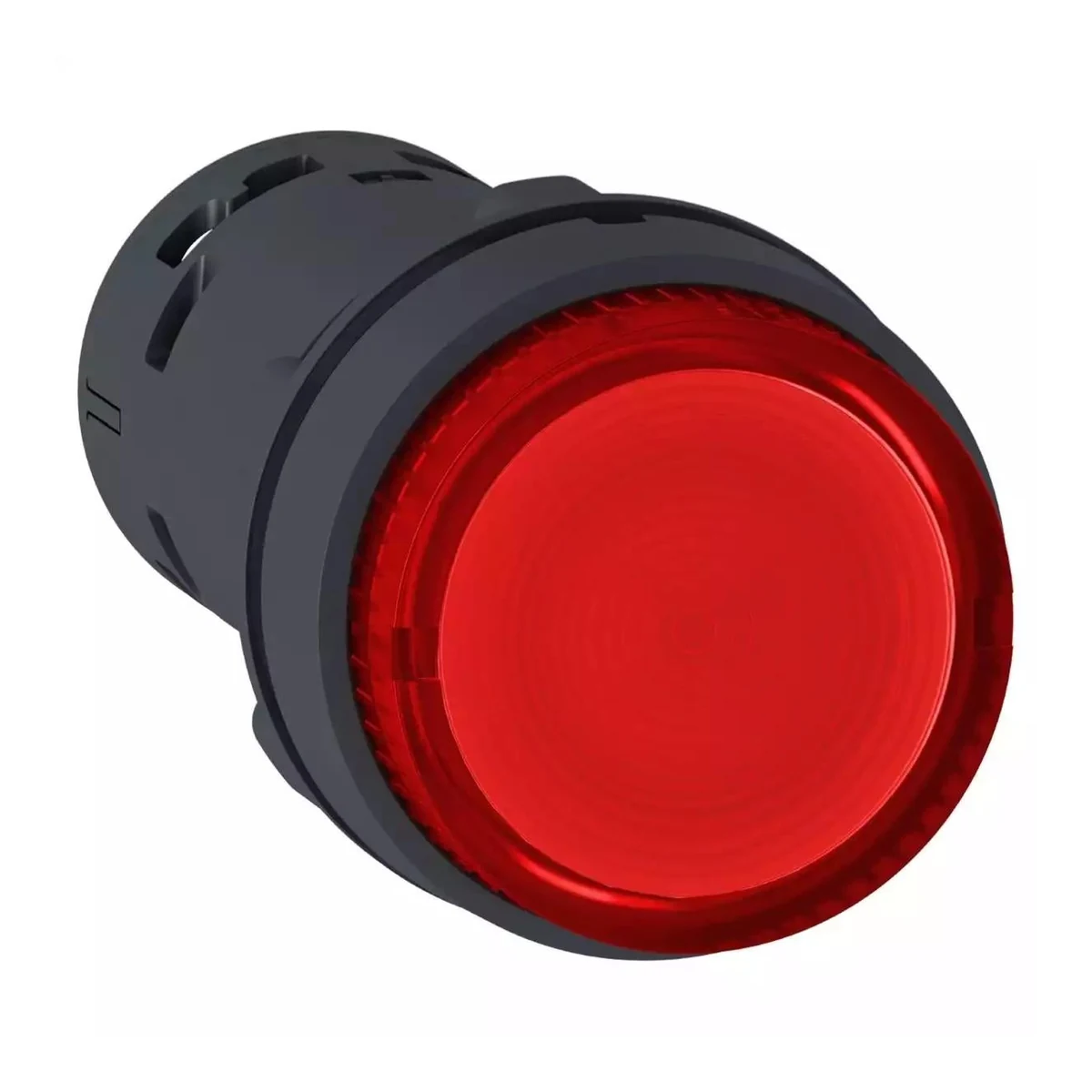

Schneider Electric XB7NW34B2 Kırmızı1NK
- Marka: Schneider Electric
- Stok kodu: XB7NW34B2
- MPN: XB7NW34B2
- Fiyat: 1039.71 TRY + KDV · KDV dahil 1247.65 TRY
- Stok: Stokta
- Yaylı Kumanda Butonları
- Schneider Electric Yaylı Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yaylı Kumanda Butonu Seçim Rehberi
- Schneider Electric XB7NW34B2 Teknik Veri Föyü (PDF)
Schneider Electric XB7NW34B2 Kırmızı1NK.
| Seri | Harmony XB7 |
|---|---|
| Ürün Tipi | Işıklı buton |
| Montaj Çapı | 22 mm |
| IP Koruma Sınıfı | IP20 (IEC 60529 (arka yüz)); IP65 (IEC 60529 (ön yüz)) |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | Kırmızı çıkık, işaretsiz |
| Operatör Ek Bilgisi | Daz lens ile |
| Kontak Düzeni | 1NC |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, 1 x 0,34…2 x 2,5 mm² kablo uçsuz (IEC 60947-1) |
| Işık Kaynağı | LED |
| Duy Tipi | Entegre LED |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V AC/DC |
| Cihaz Sunumu | Monolitik ürün |
| Terminal Numaralandırması (ISO) | (11-12)NC |
| Ürün Ağırlığı | 0.023 kg |
| Cihaz Montajı | Sabitleme deliği - çap: 22,5 mm 22,3 +0,4/0 (IEC 60947-1) |
| Sabitleme Aralığı | >= 30 x 40 mm (destek paneli) metal 1…6 mm; >= 30 x 40 mm (destek paneli) plastik 2…6 mm |
| Sabitleme Yöntemi | Sabitleme somunu baş altı: 2…2,4 N.m |
| Kontak Çalışma Tipi | Yavaş kesen |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Mekanik Dayanıklılık | 300000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kısa Devre Koruması | 4 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 250 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 4 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ <= 10exp(-6) @ 17 V ve 5 mA (IEC 60947-5-4) |
| Sinyal Tipi | Sabit |
| Besleme Gerilimi Sınırları | 19,2…30 V DC; 21,6…26,4 V AC |
| Akım Tüketimi | 18–27 mA |
| Hizmet Ömrü | 70000 h nominal gerilimde ve 25 °C |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II (IEC 61140) |
| Muhafaza tipi | UL type 12 |
| Standartlar | CSA C22.2 No 14; UL 508; IEC 60947-5-1; IEC 60947-1; JIS C8201-5-1; JIS C8201-1 |
| Sertifikalar | GOST; CCC |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma |
| Elektromanyetik Emisyon | Sınıf B (IEC 55011) |
