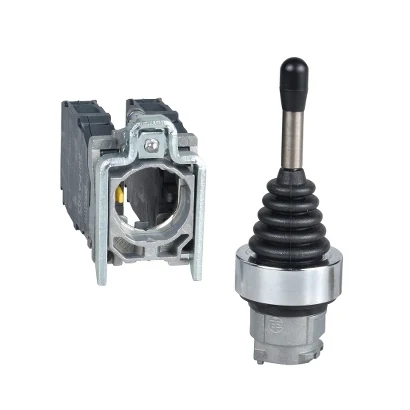

Schneider Electric XD4PA14 JOYSTICK
- Marka: Schneider Electric
- Stok kodu: XD4PA14
- MPN: XD4PA14
- Fiyat: 6922.16 TRY + KDV · KDV dahil 8306.59 TRY
- Stok: Stokta
- Joystick Kumanda Anahtarları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Joystick Kumanda Anahtarları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XD4PA14 Teknik Veri Föyü (PDF)
Schneider Electric XD4PA14 JOYSTICK.
| Seri | Harmony XDA |
|---|---|
| Ürün Tipi | Kumanda kontrolörü |
| Çerçeve Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 22.5 mm |
| Mekanizma Tipi | Sabit, uzun çalışma mili 54 mm uzunluk |
| Operatör konum bilgisi | 5 konum |
| Kontak Düzeni | 1NO |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz (IEC 60947-1) |
| Ürün Ağırlığı | 0.133 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Kontak Kullanımı | Standart |
| Pozitif Açılma | Yok |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Anma Çalışma Akımı (Ie) | 0,1 A @ 250 V, DC-13, R300 (IEC 60947-5-1); 0,22 A @ 125 V, DC-13, R300 (IEC 60947-5-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V, 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V, 5 mA temiz ortamda (IEC 60947-5-4) |
| Cihaz Sunumu | Açılı |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf I (IEC 60536) |
| IP Koruma Sınıfı | IP66 |
| Muhafaza tipi | UL type 4X/13 |
| IK Darbe Koruma Sınıfı | IK03 (IEC 50102) |
| Standartlar | UL 508; CSA C22.2 No 14; IEC 60947-5-1; JIS C8201-5-1; IEC 60947-1; IEC 60947-5-4; IEC 60947-5-5; JIS C8201-1 |
| Sertifikalar | CSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27) |
