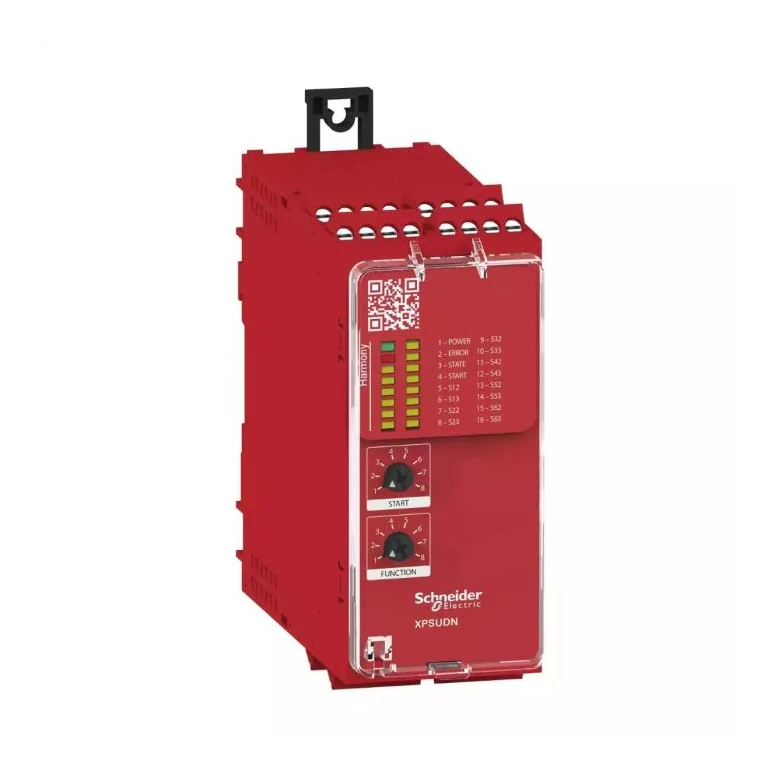

Schneider Electric XPSUDN13AP E-stop, ışık bariyeri, koruma anahtarı, manyetik anahtar, 6 güvenli giriş, 3NA + 1NK, 24V AC/DC
- Marka: Schneider Electric
- Stok kodu: XPSUDN13AP
- MPN: XPSUDN13AP
- Fiyat: 30802.23 TRY + KDV · KDV dahil 36962.68 TRY
- Stok: Terminli ürün
- Emniyet Röleleri
- Schneider Electric Emniyet Röleleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Emniyet Röleleri Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XPSUDN13AP Teknik Veri Föyü (PDF)
Schneider Electric XPSUDN13AP E-stop, ışık bariyeri, koruma anahtarı, manyetik anahtar, 6 güvenli giriş, 3NA + 1NK, 24V AC/DC. Bu modelin teknik özellikleri: Kontak Düzeni: 3NA + 1NK
| Kontak Düzeni | 3NO+1NC |
|---|---|
| Seri | Harmony Safety Automation |
| Ürün Tipi | Güvenlik modülü |
| Güvenlik Modülü Uygulaması | Eşdeğer kontakları izleme; Acil durdurma, koruma ve ışık perdesi izleme için |
| Elektriksel Devre Tipi | NC çifti; PNP çifti; Antivalent çift; OSSD çifti |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V AC % - 15…10; 24 V DC - 20…20 % |
| Yolverme Tipi | Otomatik/manuel/izlenen |
| Güç Tüketimi (W) | 4,5 W 24 V DC |
| Güç Tüketimi (VA) | 10,5 VA 24 V AC 50/60 Hz |
| Giriş Koruma Tipi | Iç, elektronik |
| Güvenlik Çıkışları | 3 NO + 1 NC |
| Güvenlik Girişleri | 6 safety input 24 V DC 5 mA |
| Kontrol Çıkışları | 7 on/off yapılandırılabilir pulsed output |
| Giriş / Çıkış Tipi | Yarı iletken darbeli tanılama çıkışı 24 V DC, 20 mA Z1, güvenlikle ilgili değil |
| Termik Akım (Ith) | 16 A |
| İlgili Sigorta Değeri | 10 A gG için NA röle çıkış devresi (IEC 60947-1); 4 A gG için NK röle çıkış devresi (IEC 60947-1) |
| Minimum Çıkış Akımı | 10 mA için röle çıkışı |
| Minimum Çıkış Gerilimi | 12 V için röle çıkışı |
| Giriş Açıkken Maksimum Yanıt Süresi | 20 ms |
| Anma Yalıtım Gerilimi (Ui) | 250 V (kirlilik derecesi 2) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 4 kV asiri gerilim kategorisi II (IEC 60947-1) |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Derinlik | 120 mm |
| Yükseklik | 100 mm |
| Genişlik | 45 mm |
| Ürün Ağırlığı | 0.35 kg |
| Sertifikalar | TÜV; cULus |
| IP Koruma Sınıfı | IP20 (terminaller) (IEC 60947-1); IP40 (muhafaza) (IEC 60947-1); IP54 (montaj alanı) (IEC 60947-1) |
| Çalışma Ortam Sıcaklığı | -25…50 °C at 24 V AC; -25…55 °C at 24 V DC |
| Depolama Sıcaklığı | -25…85 °C |
| Bağıl Nem | 5…95 % yoğuşmasız |
