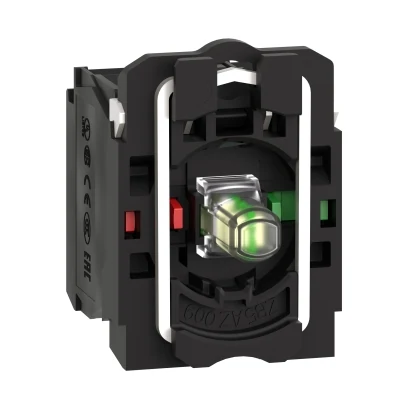

Schneider Electric ZB5AW0M15 230 V LED ILLUMI. P.B BOD
- Marka: Schneider Electric
- Stok kodu: ZB5AW0M15
- MPN: ZB5AW0M15
- Fiyat: 2118.35 TRY + KDV · KDV dahil 2542.02 TRY
- Stok: Terminli ürün
- Buton, Sinyal Aksesuarları ve Yedekleri
- Schneider Electric Buton, Sinyal Aksesuarları ve Yedekleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Buton ve Sinyal Lambası Aksesuarları Seçim Rehberi
- Schneider Electric ZB5AW0M15 Teknik Veri Föyü (PDF)
Schneider Electric ZB5AW0M15 230 V LED ILLUMI. P.B BOD.
| Seri | Harmony XB5 |
|---|---|
| Ürün Tipi | Eksiksiz gövde/kontak tertibatı ve ışık bloğu |
| Sabitleme Bileziği Malzemesi | Plastik |
| Başlık Tipi | Standard |
| Kontak Düzeni | 1NO+1NC |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz (IEC 60947-1) |
| Işık Kaynağı | Evrensel LED |
| Duy Tipi | Entegre LED |
| Işık Bloğu Besleme Tipi | Doğrudan |
| Işık kaynağı rengi | Beyaz |
| Terminal Numaralandırması (ISO) | (11-12)NC; (13-14)NO |
| Ürün Ağırlığı | 0.042 kg |
| Kontak Kullanımı | Standart |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 2 N NK değişimi elektrik durumu; 2,3 N Elektrik durumu değişimi YOK |
| Çalışma Torku | 0,05 N.m Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 5000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V ve 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V ve 5 mA temiz ortamda (IEC 60947-5-4) |
| Sinyal Tipi | Sabit |
| Anma Kontrol Besleme Gerilimi (Us) | 230…240 V AC @ 50/60 Hz |
| Besleme Gerilimi Sınırları | 195…264 V AC |
| Akım Tüketimi | 14 mA |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
| Dalgalanma (Surge) Dayanımı | 1 kV (IEC 61000-4-5) |
| Cihaz Sunumu | Temel alt montajlar |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -40…70 °C |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II (IEC 60536) |
| Standartlar | CSA C22.2 No 14; IEC 60947-5-4; IEC 60947-5-1; JIS C8201-5-1; UL 508; IEC 60947-1; JIS C8201-1 |
| Sertifikalar | CSA; DNV; BV; LROS (Lloyds register of shipping); UL listeli |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27) |
