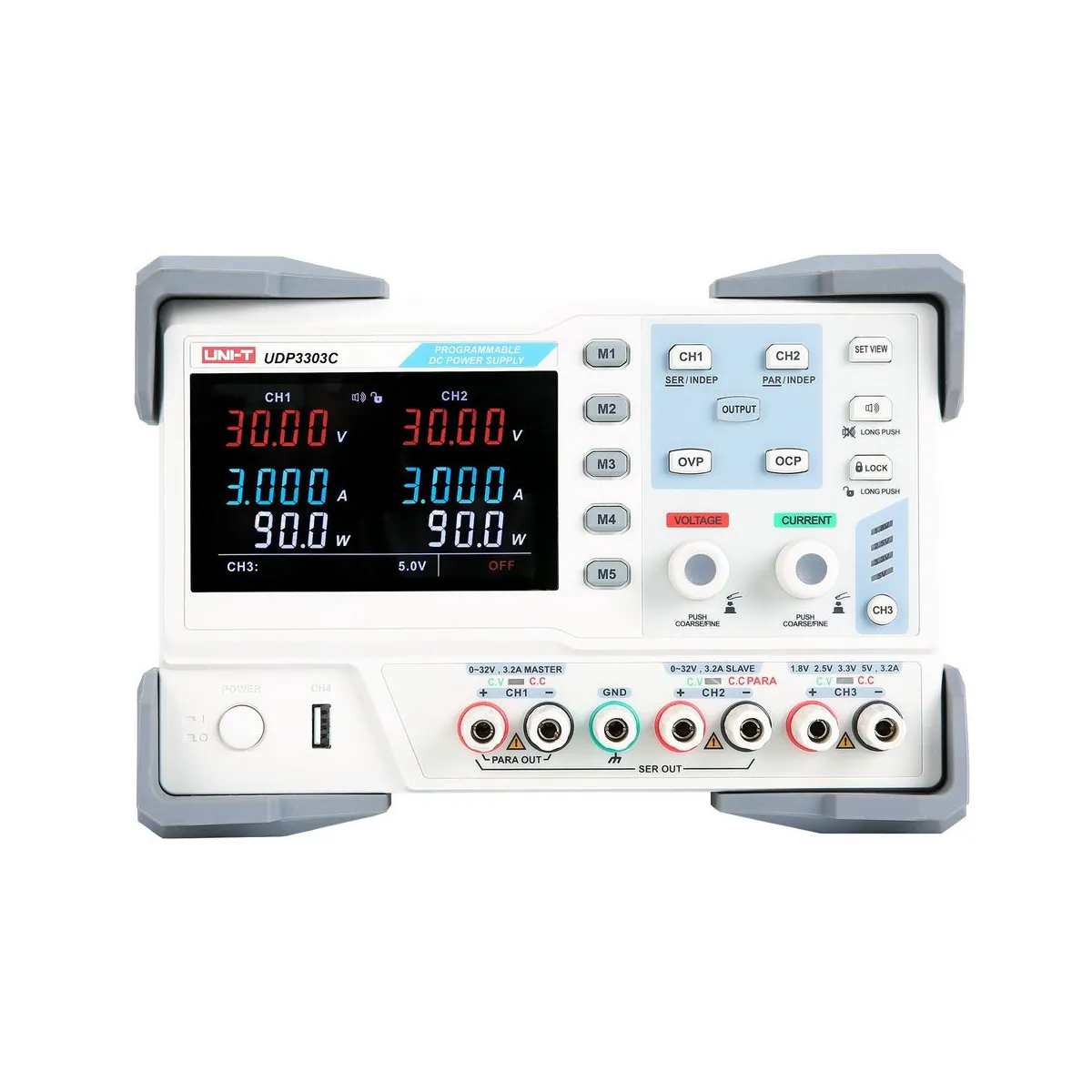

Unit UDP3303C 2x30V 3A + CH3 Programlanabilir Lineer DC Güç Kaynağı 195W
- Marka: Unit
- Stok kodu: UDP3303C
- MPN: UDP3303C
- Fiyat: 20556.76 TRY + KDV · KDV dahil 24668.11 TRY
- Stok: Terminli ürün
- Laboratuvar Güç Kaynakları
- Unit güncel fiyat listesi
- Seçim rehberi: Laboratuvar Güç Kaynakları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
Unit UDP3303C, iki bağımsız 0–30 V / 0–3 A ayarlanabilir kanalı ile 1.8, 2.5, 3.3 veya 5.0 V seçilebilir CH3 çıkışı olan, toplam 195 W'lık programlanabilir lineer DC güç kaynağıdır. Teknik değerler: CH1 ve CH2 0–30 V, 0–3 A; CH3 1.8 / 2.5 / 3.3 / 5.0 V, 3.2 A; USB çıkışı 5 V, 2 A; toplam çıkış gücü 195 W; ayar çözünürlüğü 10 mV / 1 mA; çıkış dalgalanması ≤ 1 mVrms ve ≤ 3 mArms; programlama doğruluğu gerilimde ≤ %0.1 + 30 mV, akımda ≤ %0.5 + 2 mA; 4 haneli gerilim ve akım göstergesi; USB Device ve RS232 arayüzü; 5 ayar hafızası; boyutlar 240 × 168 × 347 mm, ağırlık 8.8 kg. Sabit gerilim (CV) ve sabit akım (CC) modlarında çalışır; seri ve paralel bağlantı, aşırı gerilim, aşırı akım ve aşırı sıcaklık korumaları ile 5 ayar hafızası sunar. 5 V / 2 A USB çıkışı cihaz şarjı için kullanılabilir. Elektronik devre geliştirme, test ve eğitim laboratuvarlarında masa üstü besleme kaynağı olarak kullanılır.
| Çıkış Sayısı | 4 (CH1, CH2, CH3, USB) |
|---|---|
| Çıkış Gerilimi | CH1/CH2: 0–30 V; CH3: 1.8 / 2.5 / 3.3 / 5.0 V (±%3, ince ayarlanabilir); USB: 5 V ±0.25 V |
| Çıkış Akımı | CH1/CH2: 0–3 A; CH3: 3.2 A; USB: 2 A |
| Çıkış Gücü | 195 W |
| USB Çıkışı | 5 V ±0.25 V, 2 A |
| Çalışma Modları | Sabit gerilim (CV), sabit akım (CC); seri mod (hat regülasyonu ≤ %0.01 + 5 mV; yük regülasyonu ≤ 300 mV; izleme hatası ≤ %0.5 ±10 mV, 10–30 V yüksüz; ≤ %0.5 ±30 mV, 0–9.99 V yüksüz); paralel mod (hat regülasyonu ≤ %0.01 + 3 mV; yük regülasyonu ≤ %0.01 + 3 mV, anma akımı ≤ 3 A) |
| Yük Regülasyonu | CV: ≤ %0.01 + 3 mV (≤ 3 A), ≤ %0.02 + 5 mV (> 3 A); CC: ≤ %0.2 + 3 mA; CH3: ≤ 15 mV |
| Hat Regülasyonu | CV: ≤ %0.01 + 3 mV; CC: ≤ %0.2 + 3 mA; CH3: ≤ 5 mV |
| Çıkış Dalgalanması | Gerilim ≤ 1 mVrms; akım ≤ 3 mArms (20 Hz – 20 MHz) |
| Ayar Çözünürlüğü | 10 mV / 1 mA |
| Programlama Doğruluğu | Gerilim ≤ %0.1 + 30 mV; akım ≤ %0.5 + 2 mA (25 ±5 °C) |
| Sıcaklık Katsayısı | Gerilim ve akım ≤ 300 ppm |
| Koruma Fonksiyonları | Aşırı gerilim, aşırı akım ve aşırı sıcaklık koruması; kısa devre koruması |
| Hafıza | 5 ayar (M1–M5); kapanışta ayarları hatırlama |
| Ek Fonksiyonlar | Çıkış gerilimi ve akımı ayarlarının görüntülenmesi (SET VIEW), tuş kilidi, buzzer anahtarı, sıcaklık kontrollü fan, dijital G/Ç arayüzüyle uzaktan çıkış açma/kapama, telefon şarjı için 5 V/2 A USB çıkışı |
| Arayüzler | USB Device, RS232, dijital G/Ç |
| Besleme Gerilimi | 100 V / 120 V / 220 V / 230 V AC (±%10), 50/60 Hz |
| Ekran | EBTN LCD, 4 haneli gerilim ve akım göstergesi |
| Ürün Boyutları | 240 × 168 × 347 mm (G × Y × D) |
| Ağırlık | 8.8 kg |
| Standart Aksesuarlar | Güç kablosu, USB arayüz kablosu (UT-D14), timsah klipsli test kablosu |
