Unit UT-P41 100A DC–100 kHz 100 mV/A / 10 mV/A AC/DC Osiloskop Akım Probu
- Marka: Unit
- Stok kodu: UT-P41
- MPN: UT-P41
- Fiyat: 34261.26 TRY + KDV · KDV dahil 41113.51 TRY
- Stok: Terminli ürün
- Ölçü Aleti Aksesuarları
- Unit güncel fiyat listesi
- Seçim rehberi: Ölçü Aleti Aksesuarları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları

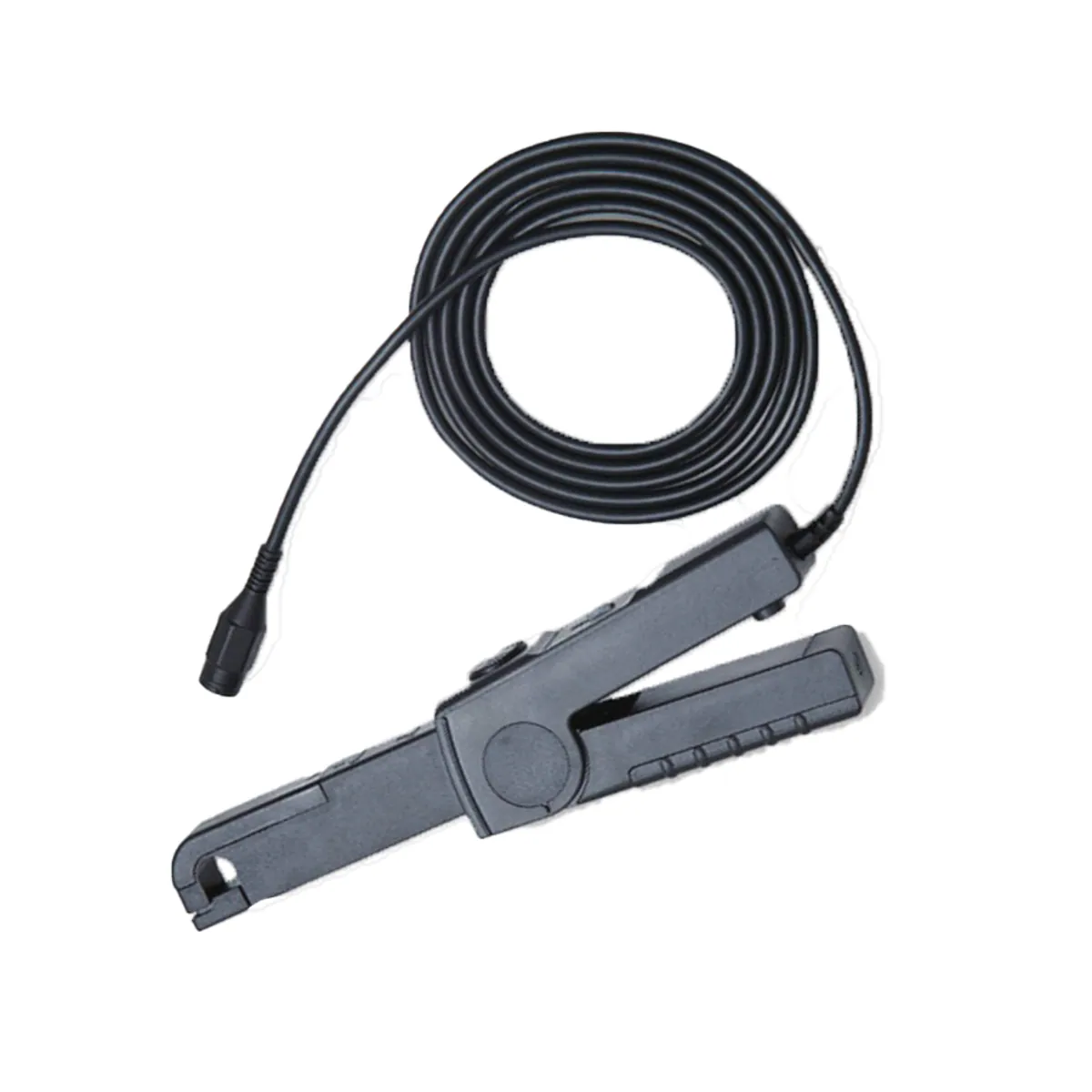

Unit UT-P41, devreyi kesmeden AC/DC akım ölçmek için Hall etkisi kullanan, BNC girişli osiloskoplar için kıskaçlı akım probudur. Çıkış oranı 100 mV/A ve 10 mV/A, akım aralığı 50 mA–100 A (100 mV/A kademesi 50 mA–10 A tepe, 10 mV/A kademesi 10–100 A tepe), frekans aralığı DC – 100 kHz (-3 dB) ve çalışma gerilimi 600 V'tur. Yük empedansı ≥1 MΩ ve ≤100 pF, araya girme empedansı 0.01 Ω'dur; yükselme süresi 100 mV/A'da 3 µs, 10 mV/A'da <4 µs'dir. Probda ON ve OL (aşırı yük) göstergeleri ile sıfırlama düğmesi bulunur; 9 V alkalin pil kullanır. Kablo uzunluğu 2 m, boyut 231 × 67 × 36 mm, ağırlık pil dahil 330 g'dır.
| Çıkış Oranı | 100 mV/A ve 10 mV/A |
|---|---|
| Akım Ölçüm Aralığı | 50 mA–100 A (100 mV/A: 50 mA–10 A tepe; 10 mV/A: 10–100 A tepe) |
| Frekans Aralığı | DC – 100 kHz (-3 dB) |
| Faz Kayması | DC–65 Hz: 100 mV/A <1.5°; 10 mV/A <1° ° |
| Yük Empedansı | ≥1 MΩ ve ≤100 pF |
| Araya Girme Empedansı | 0.01 Ω |
| Gürültü seviyesi | 100 mV/A: 6 mV; 10 mV/A: 600 µV |
| Yükselme/Düşme Süresi | 100 mV/A: 3 µs; 10 mV/A: <4 µs |
| Maksimum Çalışma Gerilimi | 600 V V |
| Pil Tipi | 9 V alkalin pil (NEDA 1604A, IEC 6LR61) |
| Pil Göstergesi | Pil gerilimi >6.5 V iken yeşil LED |
| Aşırı Yük Göstergesi | Kırmızı OL LED'i |
| Kablo Uzunluğu | 2 m |
| Konnektör | BNC |
| Ürün Boyutları | 231 × 67 × 36 mm |
| Ağırlık | 330 g (pil dahil) |
| Çalışma Sıcaklığı | 0°C – 50°C |
| Çalışma Nemi | 10–30°C: %85±5 RH (yoğuşmasız); 40–50°C: %45±5 RH (yoğuşmasız) |
| Çalışma Yüksekliği | 0–2000 m |
