Unit UT515B 500 V – 10 kV 10 TΩ Dijital Yüksek Gerilim İzolasyon Direnci Test Cihazı, DAR/PI
- Marka: Unit
- Stok kodu: UT515B
- MPN: UT515B
- Fiyat: 62812.31 TRY + KDV · KDV dahil 75374.77 TRY
- Stok: Terminli ürün
- İzolasyon Direnci Test Cihazları
- Unit güncel fiyat listesi
- Seçim rehberi: İzolasyon Direnci Test Cihazları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
Unit UT515B, 500 V, 1000 V, 2500 V, 5000 V ve 10000 V test gerilimlerinde 10 TΩ'a kadar izolasyon direnci ölçen, DAR ve PI fonksiyonlu dijital yüksek gerilim izolasyon direnci test cihazıdır. Her kademede gerilim %10 adımlarla ince ayarlanabilir (ör. 500 V kademesinde 400 – 600 V, 10000 V kademesinde 5000 – 10000 V). 500 V kademesi 0.50 MΩ – 500 GΩ, 10000 V kademesi 10.0 MΩ – 10 TΩ aralığını kapsar; doğruluk ±(5%+5) ile ±(15%+20) arasındadır. Kaçak akım 0.01 nA – 5.00 mA aralığında ±(10%+5) ile, DAR ve PI 0.00 – 999 aralığında ±2 hane ile ölçülür; gerilim ölçümü DC ±30 V – ±1000 V ve AC 30 V – 750 V'tur. Ekran sayısı 9999'dur; çift ekranla IR ve akım birlikte gösterilir. Trafo, kablo ve elektrik ekipmanlarının izolasyon direnci ile yüksek gerilim güç, haberleşme, meteoroloji ve petrol sahası tesislerinde kullanılır. 999 kayıt saklar ve USB ile PC'ye aktarır; 14.8 V 5200 mAh lityum batarya paketiyle çalışır, EN 61010-1 standardına ve CAT IV 600 V kategorisine sahiptir. Ağırlığı yaklaşık 7.4 kg'dır.
| Test Gerilimleri | 500 V / 1000 V / 2500 V / 5000 V / 10000 V |
|---|---|
| İzolasyon Direnci Ölçümü | 500 V: 0.50 MΩ – 500 GΩ (0.50 MΩ – 4.99 GΩ ±(5%+5); 5.00 GΩ – 49.9 GΩ ±(10%+10); 50.0 GΩ – 500 GΩ yalnız bilgi); 1000 V: 1.00 MΩ – 1000 GΩ (1.00 MΩ – 9.99 GΩ ±(5%+5); 10.0 GΩ – 99.9 GΩ ±(10%+10); 100 GΩ – 1000 GΩ yalnız bilgi); 2500 V: 2.50 MΩ – 2.5 TΩ (2.50 MΩ – 24.9 GΩ ±(5%+5); 25.0 GΩ – 249 GΩ ±(15%+10); 250 GΩ – 2.5 TΩ yalnız bilgi); 5000 V: 5.00 MΩ – 5.0 TΩ (5.00 MΩ – 49.9 GΩ ±(5%+5); 50.0 GΩ – 499 GΩ ±(15%+20); 500 GΩ – 5.0 TΩ yalnız bilgi); 10000 V: 10.0 MΩ – 10 TΩ (10.0 MΩ – 99.9 GΩ ±(10%+10); 100 GΩ – 999 GΩ ±(10%+10); 1000 GΩ – 10 TΩ yalnız bilgi); çözünürlük 0.01 MΩ / 0.1 MΩ / 1 MΩ / 0.01 GΩ / 0.1 GΩ / 1 GΩ |
| Yük Altında Çıkış Gerilimi | 500 V / 1000 V / 2500 V / 5000 V / 10000 V · çözünürlük 1 V · 0% – +20% |
| Kısa Devre Akımı | 500 V / 1000 V: ≥3.7 mA; 2500 V / 5000 V / 10000 V: ≥5 mA |
| Standartlar | EN 61010-1 |
| Ekran Sayısı | 9999 |
| DC Gerilim Ölçümü | ±30 V – ±1000 V · 1 V · ±(3%+5) |
| AC Gerilim Ölçümü | 30 V – 750 V (50 – 60 Hz) · 1 V · ±(3%+5) |
| Hafıza | 999 kayıt |
| Ek Fonksiyonlar | IR kademeli gerilim, karşılaştırma fonksiyonu, zamanlı ölçüm, otomatik deşarj, çıkış koruması (hedef gerilimi >30 V iken 'energized' simgesi), OL ve düşük pil göstergesi, otomatik arka ışık, manuel/otomatik açma-kapama, PC yazılımı ile analiz, çift ekran (IR + A) |
| Güvenlik Kategorisi | CAT IV 600 V |
| Güç Kaynağı | 14.8 V / 5200 mAh lityum batarya paketi; adaptör: giriş (AC) 85 V – 250 V / 50 – 60 Hz, çıkış 2 A / 16.8 V |
| Ürün Boyutları | Taşıma çantası: 432 mm × 427 mm × 202 mm |
| Ağırlık | yaklaşık 7.4 kg |

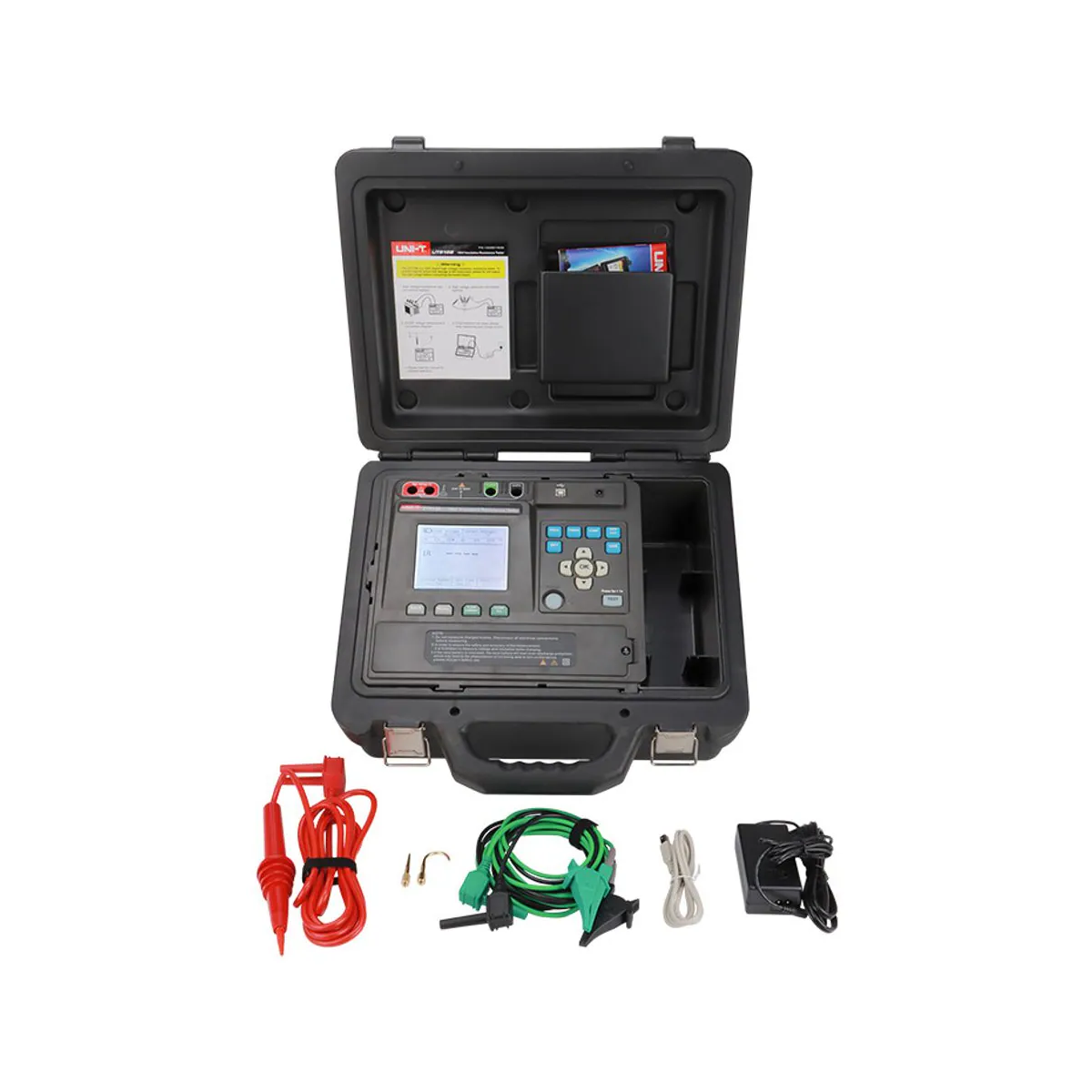

| Standart Aksesuarlar | Güç adaptörü 1 adet, test kablosu 3 adet (kırmızı/siyah/yeşil), USB kablo 1 adet, kullanım kılavuzu 1 adet |
| Bağlantı Arayüzleri | USB kablo (tüm verilerin PC'ye aktarımı) |
| Kademeli Test Gerilimi | Her kademede %10 adım: 500 V için 400 V – 600 V; 1000 V için 500 V – 1200 V; 2500 V için 1000 V – 3000 V; 5000 V için 2500 V – 6000 V; 10000 V için 5000 V – 10000 V |
| Anma Çıkış Akımı | 500 V – 5000 V: 1 mA; 10000 V: 0.15 mA – 1.2 mA |
| Giriş Koruması | 30 V; gerilim ölçümü girişinde 1100 V DC / 800 V AC |
| Sızıntı Akımı Ölçümü | 0.01 nA – 5.00 mA · ±(10%+5) |
| DAR Ölçümü | 0.00 – 999 · ±2 hane |
| PI Ölçümü | 0.00 – 999 · ±2 hane |
| Çalışma Sıcaklığı | -10 °C – 50 °C |
| Depolama Sıcaklığı | -20 °C – 60 °C |
| Çalışma Nemi | ≤85 %RH |
| Depolama Nemi | ≤75 %RH |
| Çalışma Yüksekliği | ≤2000 m |
