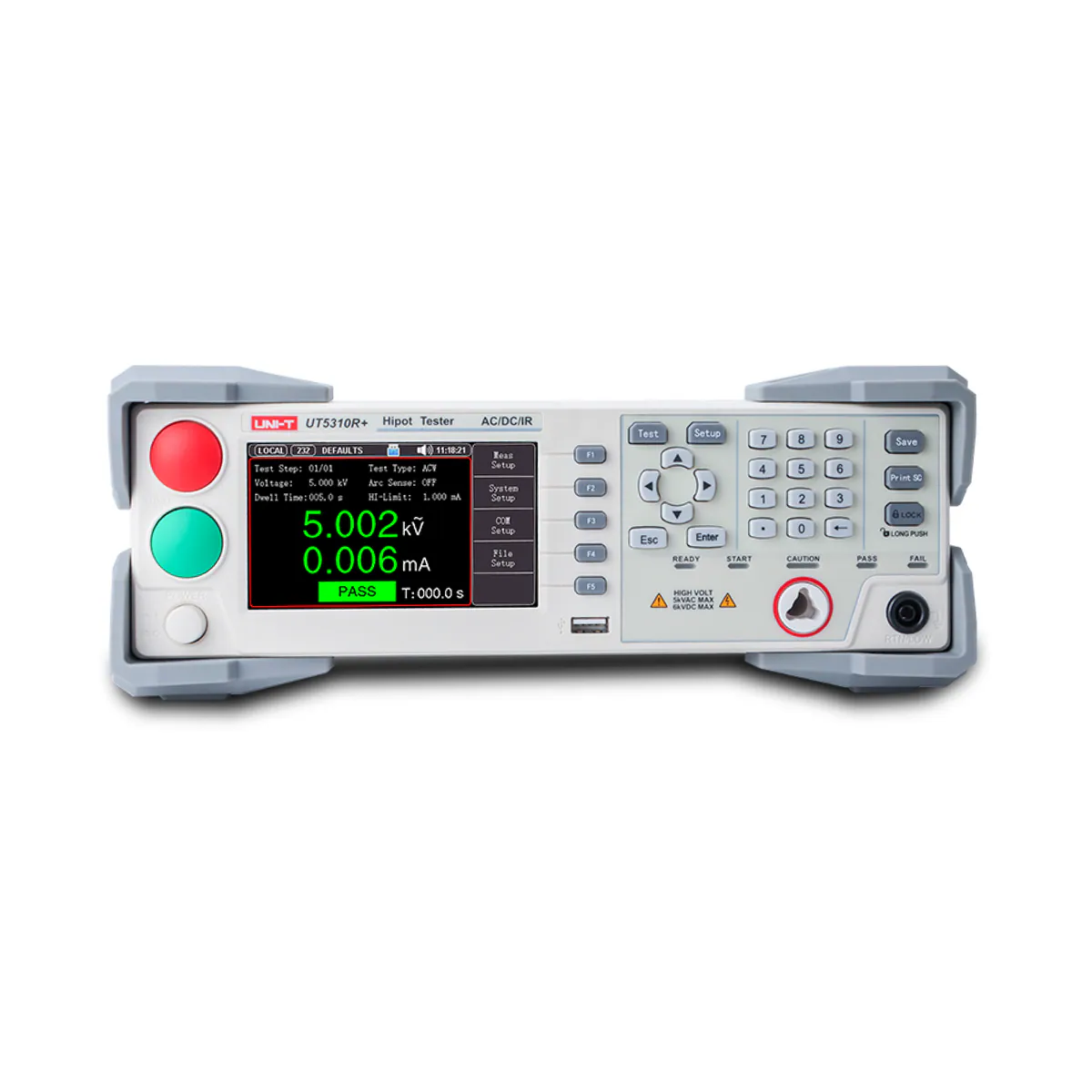

Unit UT5310R+ 5kV AC / 6kV DC 10mA 10GΩ Programlanabilir Dayanım Gerilimi ve İzolasyon Direnci Test Cihazı
- Marka: Unit
- Stok kodu: UT5310R+
- MPN: UT5310R+
- Fiyat: 54818.02 TRY + KDV · KDV dahil 65781.62 TRY
- Stok: Terminli ürün
- Elektrik ve Elektronik Test Cihazları
- Unit Elektrik ve Elektronik Test Cihazları
- Unit güncel fiyat listesi
- Seçim rehberi: Elektrik ve Elektronik Test Cihazları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
Unit UT5310R+, 5 kV AC ve 6 kV DC dayanım gerilimi testine ek olarak 0.2 MΩ – 10 GΩ izolasyon direnci ölçen, 10 mA AC akım limitli UT5300+ serisi programlanabilir test cihazıdır. Teknik değerler: AC test gerilimi 0.050–5.000 kV; DC test gerilimi 0.050–6.000 kV; AC test akımı 0.001–10 mA; DC test akımı 0.1 µA–5.00 mA; izolasyon direnci 0.2 MΩ–10 GΩ; AC çıkış gücü 50 VA, DC çıkış gücü 30 VA; izolasyon testinde en fazla 5 mA ve 12.5 VA; ARC dedektörü seviye 1–9; 100 test dosyası; RS232C, LAN ve opsiyonel RS485; 4.3 inç ekran; boyutlar 295 × 117.6 × 465 mm, ağırlık 8.3 kg. AC dayanım, DC dayanım ve izolasyon direnci testlerini ayrı ayrı veya test şeması içinde çok maddeli olarak yapar; test sonunda otomatik deşarj uygular. Ev aletleri, transformatörler, elektrikli ekipman, bileşenler, aydınlatma ve tıbbi cihazların güvenlik performans kontrolünde kullanılır.
| AC Test Akımı | 0.001 – 10 mA |
|---|---|
| AC Test Gerilimi | 0.050 – 5.000 kV (çözünürlük 1 V; sinüs, bozulma < %3; 50/60 Hz) |
| Arayüzler | RS232C, LAN, RS485 (opsiyonel); USB Host, HANDLER |
| Ekran Boyutu | 4.3 inç TFT LCD |
| Kanal Sayısı | 1 |
| DC Test Gerilimi | 0.050 – 6.000 kV (çözünürlük 1 V; sinyal frekansı 600 Hz) |
| DC Test Akımı | 0.1 µA – 5.00 mA |
| Çıkış Gücü | AC: 50 VA (5.000 kV, 10 mA); DC: 30 VA (6.000 kV, 5 mA) |
| Programlama Doğruluğu | ±(%1.0 ayar değeri + 5 V) (yüksüz) |
| Gerilim Doğruluğu | ±(%1.0 okuma + 5 V) |
| Gerilim Regülasyonu | AC: ±(%1.0 + 50 V); DC: ±(%1.0 + 100 V) (anma gücünde) % |
| ARC Dedektörü | AC ve DC için kapalı, seviye 1 – 9 |
| Sıralama Fonksiyonu | Pencere karşılaştırma modu: alt limit açıksa alt limit < Ix < üst limit geçer; alt limit kapalıysa Ix < üst limit geçer; izolasyon direnci aynı mantıkla; PASS/FAIL LCD ve LED gösterimi ile sesli alarm |
| Akım Üst Limit Ayarı | AC 0.001 – 10 mA; DC 0.1 µA – 5 mA |
| Ek Fonksiyonlar | 100 programlanabilir test dosyası, her dosyada 20 test adımı; çoklu madde test düzeni; toprak hattı akımı algılama, kısa devre algılama, ARC algılama, DC hızlı deşarj, otomatik OVP ve OCP; SCPI ve Modbus RTU protokolleri; bilgisayar yazılımı; endüstriyel kontrol için HANDLER (PLC) arayüzü; USB ile veri yedekleme |
| Besleme Gerilimi | 110 V / 220 V AC (±%10), 50–60 Hz |
| Ürün Boyutları | 295 × 117.6 × 465 mm (G × Y × D) |
| Ağırlık | 8.3 kg |
| Standart Aksesuarlar | Güç kablosu, kırmızı-siyah test klipsi (1 çift), yüksek gerilim çubuk test kablosu (küçük tip, anahtarsız) |
| İzolasyon Direnci Ölçümü | 0.2 MΩ – 10 GΩ |
| Maksimum Çıkış Akımı | 5 mA (izolasyon direnci testi) A |
| Maksimum Çıkış Gücü | 12.5 VA (2500 V / 5 mA) |
| Kısa Devre Akımı | > 10 mA (ayarlı çıkış gerilimi > 500 V) |
| Direnç Gösterim Aralığı (1000 V) | 5 mA 0.2–1 MΩ; 1 mA 1–10 MΩ; 100 µA 10–100 MΩ; 10 µA 100 MΩ–1 GΩ; 1 µA 1–10 GΩ |
| Direnç Ölçüm Doğruluğu | ≥ 500 V: 1 MΩ–1 GΩ ±%5 ±5 hane, 1–10 GΩ ±%10 ±5 hane; < 500 V: 0.2 MΩ–1 GΩ ±%10 ±5 hane; 1–10 GΩ yalnız referans |
| Akım Doğruluğu | ±(%1.5 okuma + 5 hane) (sıfırlamadan sonra) |
| Yük Regülasyonu | ≤ %1 (anma gücünde) |
| Çıkış Dalgalanması | ≤ %3 (1 kV, yüksüz) |
| Otomatik Deşarj | Test sonrası otomatik deşarj |
| Direnç Limit Ayarı | Üst limit: kapalı, 0.1 MΩ – 10 GΩ; alt limit: 0.1 MΩ – 10 GΩ |
