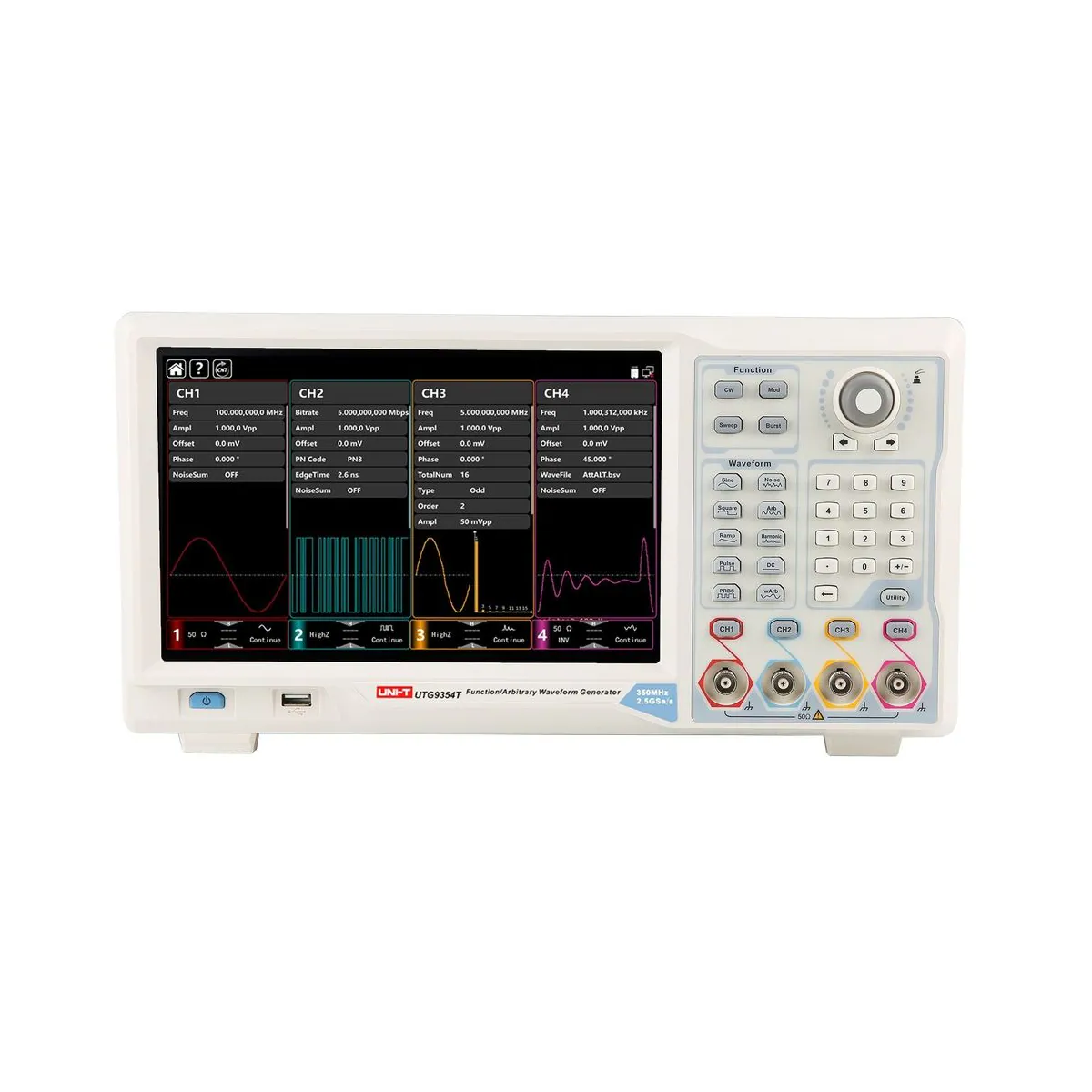

Unit UTG9354T 350MHz 4 Kanal 2.5GSa/s Fonksiyon ve Keyfi Dalga Jeneratörü
- Marka: Unit
- Stok kodu: UTG9354T
- MPN: UTG9354T
- Fiyat: 251249.24 TRY + KDV · KDV dahil 301499.09 TRY
- Stok: Terminli ürün
- Fonksiyon ve Sinyal Jeneratörleri
- Unit güncel fiyat listesi
- Seçim rehberi: Elektronik Ölçü Aletleri Seçim Rehberi
Unit UTG9354T, ana kanallarda 350 MHz'e kadar sinüs ve 2.5 GSa/s örnekleme hızı sunan, dört kanallı UTG9000T serisi fonksiyon ve keyfi dalga jeneratörüdür. Teknik değerler: dört kanal (CH1 ve CH2 ana, CH3 ve CH4 yardımcı); sinüs çıkışı CH1 ve CH2'de 350 MHz'e, CH3 ve CH4'te 160 MHz'e kadar; örnekleme hızı CH1 ve CH2'de 2.5 GSa/s, CH3 ve CH4'te 625 MSa/s; dikey çözünürlük CH1 ve CH2'de 14 bit, CH3 ve CH4'te 16 bit; keyfi dalga uzunluğu CH1 ve CH2'de 8 pts – 64 Mpts; frekans çözünürlüğü 1 µHz; frekans sayacı 100 mHz – 800 MHz; ekran 10.1 inç kapasitif dokunmatik (1280 × 800); boyutlar 370 × 115 × 185 mm, ağırlık 4.04 kg. Dört kanal da bağımsız çıkış modunda kullanılabilir; 15 modülasyon türü, doğrusal, logaritmik, adım ve liste frekans taraması, N döngü, sonsuz ve kapılı burst, ayarlanabilir gürültü bant genişliği, tek tuşla SNR çıkışı ve SPI, I2C, UART dijital protokol çıkışı sağlar. Haberleşme, RF ve ar-ge laboratuvarlarında çok kanallı sinyal kaynağı olarak kullanılır.
| Kanal Sayısı | 4 (CH1 ve CH2 ana kanal; CH3 ve CH4 yardımcı kanal) |
|---|---|
| Maksimum Frekans | 350 MHz (sinüs, CH1 ve CH2); 160 MHz (CH3 ve CH4) |
| Örnekleme Hızı | CH1 ve CH2: 2.5 GSa/s; CH3 ve CH4: 625 MSa/s |
| Dikey Çözünürlük | CH1 ve CH2: 14 bit; CH3 ve CH4: 16 bit |
| Dalga Formları | Sinüs, kare, rampa, darbe, harmonik, gürültü, PRBS, DC, keyfi dalga |
| Çalışma Modları | Sürekli, modülasyon, frekans tarama (sweep), burst (darbe katarı), frekans sayacı, protokol |
| Modülasyon Tipleri | AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM |
| Sinüs Frekans Aralığı | CH1 ve CH2: 1 µHz – 350 MHz; CH3 ve CH4: 1 µHz – 160 MHz |
| Kare/Darbe Frekans Aralığı | Kare ve darbe: CH1 ve CH2: 1 µHz – 120 MHz; CH3 ve CH4: 1 µHz – 50 MHz |
| Rampa Frekans Aralığı | CH1 ve CH2: 1 µHz – 20 MHz; CH3 ve CH4: 1 µHz – 8 MHz |
| Harmonik Frekans Aralığı | CH1 ve CH2: 1 µHz – 175 MHz; CH3 ve CH4: 1 µHz – 80 MHz (mertebe 2 – 16; çift, tek, tümü, kullanıcı tanımlı) |
| Gürültü Bant Genişliği | CH1 ve CH2: 1 mHz – 350 MHz; CH3 ve CH4: 1 mHz – 160 MHz |
| Frekans Çözünürlüğü | 1 µHz |
| Frekans Doğruluğu | Referans 10 MHz; başlangıç doğruluğu ±0.5 ppm (25 °C); sıcaklık kararlılığı ±0.5 ppm (0 – 40 °C); yıllık yaşlanma ±1 ppm |
| Keyfi Dalga | DDS: CH1 ve CH2: 1 µHz – 80 MHz, 8 pts – 64 Mpts, 14 bit; CH3 ve CH4: 1 µHz – 50 MHz, 8 kpts (sabit), 16 bit; 200'den fazla dalgalık kalıcı hafıza |
| Yükselme/Düşme Süresi | Kare dalga: CH1 ve CH2 < 2 ns, CH3 ve CH4 < 6 ns (1 MHz, 1 Vpp, 50 Ω, tipik); darbe kenar süresi: CH1 ve CH2 1.5 ns – 10 ks, CH3 ve CH4 6 ns – 2 ks |
| Çıkış Genliği | CH1 ve CH2, 50 Ω: ≤ 40 MHz'de 1 mVpp – 10 Vpp, ≤ 120 MHz'de 1 mVpp – 5 Vpp, ≤ 160 MHz'de 1 mVpp – 2.5 Vpp, ≤ 300 MHz'de 1 mVpp – 2 Vpp, ≤ 400 MHz'de 1 mVpp – 1.25 Vpp; yüksek empedansta 2 mVpp – 20 Vpp (≤ 40 MHz) |
| Çıkış Empedansı | 50 Ω (tipik) |
| DC Ofset Aralığı | ±5 V (50 Ω); ±10 V (yüksek empedans) |
| Frekans Sayacı | 100 mHz – 800 MHz; 8 haneli donanım frekans sayacı; frekans, periyot, görev oranı, pozitif ve negatif darbe genişliği |
| Arayüzler | USB Host, USB Device, LAN; 10 MHz harici referans girişi ve dahili referans çıkışı; senkron çıkışı; tetik girişi ve çıkışı; harici modülasyon girişi; SPI, I2C ve UART dijital protokol çıkışı |
| Sertifikalar | EMC: 2014/30/EU, IEC/EN 61326-1:2021, IEC/EN 61326-2-1:2021, CISPR 11 Sınıf B grup 1; güvenlik: EN 61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, BS EN 61010-1:2010+A1:2019, BS EN IEC 61010-2-030:2021+A11:2021, UL 61010-1:2012 Ed.3, UL 61010-2-030:2018 Ed.2, CSA C22.2#61010-1:2012 Ed.3, CSA C22.2#61010-2-030:2018 Ed.2 |
| Çalışma Sıcaklığı | 10 – 40 °C (saklama: −20 – 60 °C) |
| Besleme Gerilimi | 100 – 240 V AC (±%10), 50/60 Hz; 100 – 120 V AC (±%10), 400 Hz; 100 W'tan az |
| Ekran Boyutu | 10.1 inç TFT kapasitif dokunmatik, 1280 × 800 |
| Ürün Boyutları | 370 × 115 × 185 mm |
| Ağırlık | 4.04 kg |
| Standart Aksesuarlar | Güç kablosu, USB veri kablosu (UT-D14), 4 adet BNC-BNC kablo (UT-L45) |
| Toplam Harmonik Bozulma | 0.075 % (10 Hz – 20 kHz, 0 dBm, tipik) |
| Harmonik Bozulma | CH1 ve CH2, tipik (0 dBm): ≤ 10 MHz −65 dBc, ≤ 60 MHz −60 dBc, ≤ 150 MHz −50 dBc, ≤ 200 MHz −40 dBc, ≤ 350 MHz −28 dBc |
