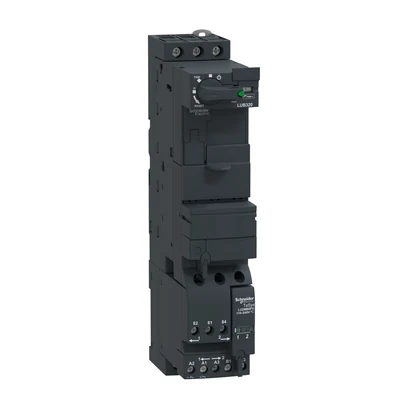

Schneider Electric LU2B32FU TeSys U Main Unit 3P 32A 110-220VAC/DC
- Brand: Schneider Electric
- SKU: LU2B32FU
- MPN: LU2B32FU
- Price: 37340.76 TRY + VAT · incl. VAT 44808.91 TRY
- Availability: Made to order
- Motor Control Equipment
- Schneider Electric Motor Control Equipment
- Selection guide: Motor Control and Protection Equipment Selection Guide
- Schneider Electric LU2B32FU Teknik Veri Föyü (PDF)
Schneider Electric LU2B32FU TeSys U Main Unit 3P 32A 110-220VAC/DC. Technical specifications of this model: Series: TeSys U
| Series | TeSys U |
|---|---|
| Product Type | Enversör güç kaidesi |
| Device Application | Motor kontrolü; Motor koruması |
| Compatible Products | Control unit LUC.X6FU; Control unit LUC.1XFU; Control unit LUC.05FU; Control unit LUC.12FU; Control unit LUC.18FU; Control unit LUC.32FU |
| Pole Arrangement | 3P |
| Suitable for Isolation | Yes |
| Rated Operational Voltage (Ue) | 690 V AC için güç devresi |
| Mains Frequency | 40–60 Hz |
| Conventional Free Air Thermal Current (Ith) | 32 A |
| Rated Operational Current (Ie) | 32 A @ <= 440 V; 23 A @ 500 V; 21 A @ 690 V |
| Utilization Category | AC-43; AC-44; AC-41 |
| Rated Service Short-Circuit Breaking Capacity (Ics) | 50 kA @ 230 V; 50 kA @ 440 V; 10 kA @ 500 V; 4 kA @ 690 V |
| Auxiliary contact configuration | 1 NA + 1 NK |
| Auxiliary Contact Type | tip bağlantılı kontaklar (1 NA + 1 NK) (IEC 60947-4-1); tip ayna kontak (1 NK) (IEC 60947-1) |
| Rated Control Circuit Voltage (Uc) | 110…240 V AC 50/60 Hz; 110…220 V DC |
| Control Circuit Voltage Limits | 55 V DC düşme; 55 V AC düşme; 88…242 V DC çalışma sırasında; 88…264 V AC çalışma sırasında |
| Typical Current Consumption | 1000 mA @ 110…220 V DC Kapatırken I maksimum; 1000 mA @ 110…240 V AC Kapatırken I maksimum |
| Heat Dissipation | 3 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li; 1,8 W için kontrol devresi LUCM'li |
| Safety Reliability Level (B10d) | B10d = 1369863 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 20000000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Operating Time | 150 ms yön değişikliği ile için güç devresi; 35 ms açma için kontrol devresi; 75 ms yön değişikliği olmadan için güç devresi; 50 ms kapama için kontrol devresi |
| Mechanical Endurance | 15 Mcycles |
| Maximum Operating Rate (cycles/h) | 3600 cyc/h |
| Certifications | CE; UL; CSA; CCC; EAC; ASEFA; ATEX; Denizcilik |
| Standards | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Rated Insulation Voltage (Ui) | 690 V (IEC 60947-6-2 (kirlilik derecesi 3)); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV (IEC 60947-6-2) |
| Safe Separation of Circuits (SELV) | 400 V SELV kontrol veya yardımcı devreler arasında (IEC 60947-1 ek N); 400 V SELV kontrol veya yardımcı devre ve ana devre arasında (IEC); 60947-1 ek N |
| Fixing Method | Klipsli (DIN rayı); Vidayla sabit (plaka) |
| Width | 45 mm |
| Height | 224 mm |
| Depth | 126 mm |
| Product Weight | 1.27 kg |
| IP Rating | IP20 (IEC 60947-1 (ön panel ve telle bağlanmış terminaller)); IP20 (IEC 60947-1 (diğer yüzler)); IP40 (IEC 60947-1 (ön panel dış bağlantı bölgesi)) |
| Operating Ambient Temperature | -25…60 °C LUCM'li; -25…70 °C LUCA, LUCB, LUCC, LUCD'li |
| Storage Temperature | -40…85 °C |
| Fire Resistance | 960 °C elektrik yüklü bileşenleri destekleyen parçalar (IEC 60695-2-12); 650 °C (IEC 60695-2-12) |
| Operating Altitude | 2000 m |
| Shock Resistance | 10 gn güç kutbu açık (IEC 60068-2-27); 15 gn güç kutbu kapalı (IEC 60068-2-27) |
| Vibration Resistance | 2 gn (f= 5…300 Hz) güç kutbu açık (IEC 60068-2-27); 4 gn (f= 5…300 Hz) güç kutbu kapalı (IEC 60068-2-27) |
| Electrostatic Discharge Immunity | 8 kV seviye 3 açık havada (IEC 61000-4-2); 8 kV seviye 4 kontakta (IEC 61000-4-2) |
