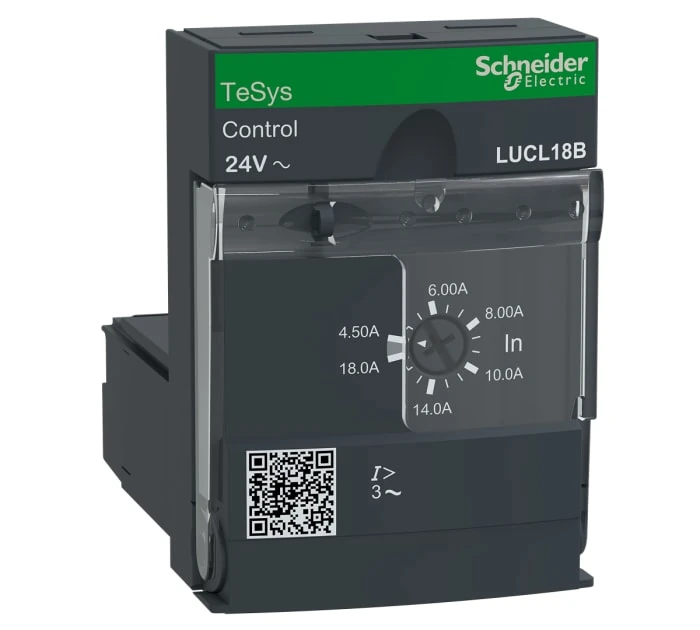

Schneider Electric LUCL18B TeSys U Standard Control 3P 4.5-18A 24VAC
- Brand: Schneider Electric
- SKU: LUCL18B
- MPN: LUCL18B
- Price: 8006.36 TRY + VAT · incl. VAT 9607.63 TRY
- Availability: Made to order
- Motor Control Equipment
- Schneider Electric Motor Control Equipment
- Selection guide: Motor Control and Protection Equipment Selection Guide
- Schneider Electric LUCL18B Teknik Veri Föyü (PDF)
Schneider Electric LUCL18B TeSys U Standard Control 3P 4.5-18A 24VAC. Technical specifications of this model: Series: TeSys U
| Series | TeSys U |
|---|---|
| Product Type | Manyetik kontrol ünitesi |
| Device Application | Motor kontrolü; Motor koruması |
| Application | Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması |
| Available Functions | Manuel sıfırlama; Kısa devre koruması |
| Compatible Products | Güç tabanı LUB32; Güç tabanı LUB38; Güç tabanı LUB320; Güç tabanı LUB380; Yön değiştirmeli kontaktör kesici LU2B32B |
| Rated Operational Voltage (Ue) | 690 V AC |
| Mains Frequency | 40–60 Hz |
| Load Type | Trifaze motor - soğutma: kendinden soğutmalı |
| Utilization Category | AC-41; AC-43; AC-44 |
| Motor Power (kW) | 7,5 kW @ 400…440 V AC 50/60 Hz; 9 kW @ 500 V AC 50/60 Hz; 15 kW @ 690 V AC 50/60 Hz |
| Current Setting Range | 4.5–18 A |
| Tripping Threshold | 14,2 x Ir +/- %20 |
| Rated Control Circuit Voltage (Uc) | 24 V AC |
| Control Circuit Voltage Limits | 20…26.5 V için AC devre 24 V çalışma sırasında; 14,5 V için AC devre 24 V düşme |
| Heat Dissipation | 3 W için kontrol devresi LUB32'li; 3 W için kontrol devresi with LUB38 |
| Standards | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Certifications | CE; EAC; ATEX |
| Rated Insulation Voltage (Ui) | 690 V (IEC 60947-6-2); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV (IEC 60947-6-2) |
| Safe Separation of Circuits (SELV) | 400 V SELV kontrol veya yardımcı devreler arasında (IEC 60947-1); 400 V SELV kontrol veya yardımcı devre ve ana devre arasında (IEC); 60947-1 |
| Fixing Method | Takılabilir (ön yüz) |
| Width | 45 mm |
| Height | 66 mm |
| Depth | 60 mm |
| Product Weight | 0.135 kg |
| IP Rating | IP20 ön panel ve telle bağlanmış terminaller (IEC 60947-1); IP20 diğer yüzler (IEC 60947-1); IP40 ön panel dış bağlantı bölgesi (IEC 60947-1) |
| Operating Ambient Temperature | -25…70 °C |
| Storage Temperature | -40…85 °C |
| Operating Altitude | 2000 m |
| Fire Resistance | 960 °C elektrik yüklü bileşenleri destekleyen parçalar (IEC 60695-2-12); 650 °C (IEC 60695-2-12) |
| Shock Resistance | 10 gn güç kutbu açık (IEC 60068-2-27); 15 gn güç kutbu kapalı (IEC 60068-2-27) |
| Vibration Resistance | 2 gn 5…300 Hz güç kutbu açık (IEC 60068-2-6); 4 gn 5…300 Hz güç kutbu kapalı (IEC 60068-2-6) |
| Electrostatic Discharge Immunity | 8 kV seviye 3 açık havada (IEC 61000-4-2); 8 kV seviye 4 kontakta (IEC 61000-4-2) |
| Surge Immunity | 1 kV seri mod (IEC 60947-6-2); 2 kV ortak mod (IEC 60947-6-2) |
| Radiated Electromagnetic Field Immunity | 10 V/m 3 (IEC 61000-4-3) |
| Fast Transient Immunity (EFT) | 2 kV sinif 3 seri bağlantı (IEC 61000-4-4); 4 kV sinif 4 seri bağlantı hariç tüm devreler (IEC 61000-4-4) |
| Conducted Radio-Frequency Immunity | 10 V (IEC 61000-4-6) |
| Micro-Interruption Immunity | 3 ms |
