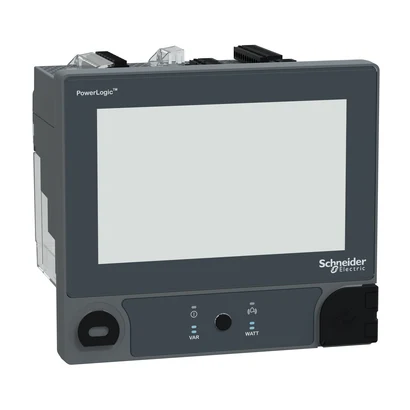

Schneider Electric METSEION92140 Power quality analyzer, ION9000, DIN rail, 192 mm display
- Brand: Schneider Electric
- SKU: METSEION92140
- MPN: METSEION92140
- Availability: Made to order
- Power Quality Analyzers
- Schneider Electric Power Quality Analyzers
- Selection guide: Power Quality Analyzers Selection Guide: Technical Criteria & Application Standards
- Schneider Electric METSEION92140 Teknik Veri Föyü (PDF)
Schneider Electric METSEION92140 Power quality analyzer, ION9000, DIN rail, 192 mm display.
| Series | PowerLogic |
|---|---|
| Product Type | Enerji ve güç kalitesi ölçüm cihazı |
| Device Application | Güç izleme; WAGES ölçümü; Net ölçüm; Orta voltaj; Yüksek voltaj |
| Measurement Type | Talep akımı I1, I2, I3, I4, I5; Tepe ortalama akımları; Talep gücü P, Q, S; Pik demand gücü PM, QM, SM; Hesaplanan aktif ve reaktif enerji (+/- W.h, +/- VAR.h) |
| Rated Control Supply Voltage (Us) | 20…60 V DC +/- 10 % |
| Local Signalling | 500 ms 60 V DC tipik |
| Rated Current (Ir) | 1 A; 5 A |
| Network Configuration | 3P + N + E |
| Display Resolution | 800 x 480 piksel |
| Display Type | Uzak LCD ekran; Renkli dokunmatik ekran |
| Sampling Rate | Döngü başına 1024 örnek |
| Measuring Current | 0.01–20 A |
| Input Type | Gerilim (impedance 5 MOhm); Harici CT (impedance 0,3 mOhm)5 x |
| Measurement Voltage | 57…400 V AC 42…69 Hz faz ve nötr arasında; 100…690 V AC 42…69 Hz fazlar arasında |
| Frequency Range | 20–450 Hz |
| Number of Inputs | 8 dijital 30 V AC/60 V DC |
| Measurement Accuracy | Gerilim +/- %0,1; Akım +/- %0,1 |
| Number of Outputs | 4 dijital; 2 form C röle çıkışı |
| Communication Port Support | 2 RS485 çıkarılabilir vidalı terminal bloğu |
| Ethernet Port | 10/100BASE-TX 2 RJ45 |
| Communication Gateway | Ethernet/seri |
| Time Synchronization Protocol | GPS; IRIG-B; NTP; SNTP; PTP |
| Memory Capacity | 2 GB |
| Ethernet Services | DHCP istemcisi; Aygıt Profili Web Hizmetleri (DPWS); Hızlı Tarama Ağacı Protokolü (RSTP); FTP/HTTP/HTTPS |
| Communication Services | Uyumlu raporlar; Güç kalitesi özeti; Enerji raporu; EcoStruxure Güç Olayları Analizi; SMTP e-posta bildirimi; SNMP |
| Setting Tamper Protection | Mühürlenebilir kapakla korunur |
| Mounting Support | DIN rayı metre cihazı; Kapı kesimi uzaktan ekran |
| Insulation Class | Sınıf III (EN/IEC 62052-11) |
| Width | 160 mm |
| Depth | 135.3 mm |
| Height | 160 mm |
| Product Weight | 1.5 kg |
| IP Rating | IP65 ön:; IP30 arka |
| NEMA protection rating | UL tip 12, front |
| Relative Humidity | 5…95 % |
| Operating Ambient Temperature | -25…70 °C |
| Storage Temperature | -40…85 °C |
| Operating Altitude | 0–3000 m |
| Quality Labels | ISO 9001; ISO 14000 |
