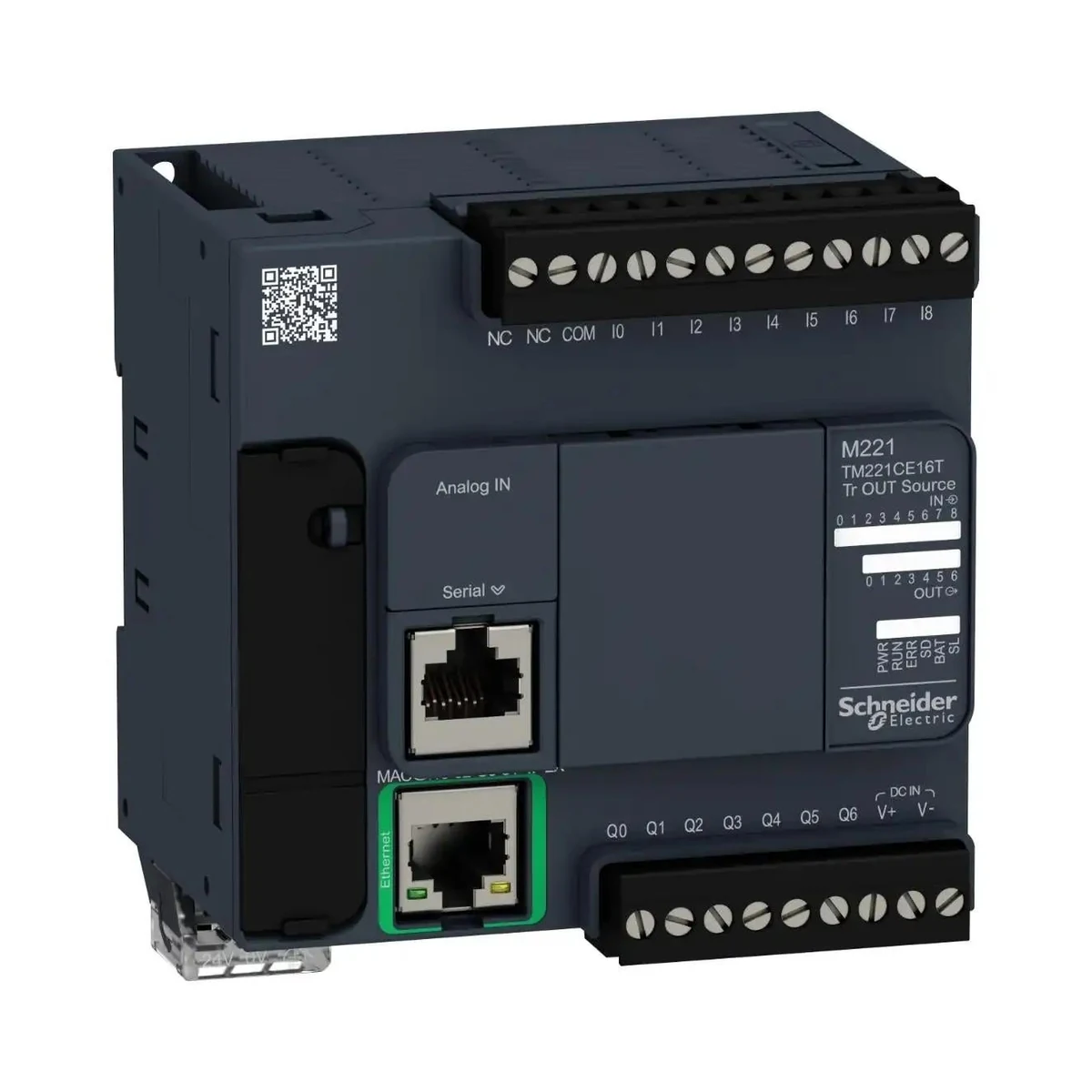

Schneider Electric TM221CE16T M221 PLC, 9 DI, 7 DO Transistor, Ethernet
- Brand: Schneider Electric
- SKU: TM221CE16T
- MPN: TM221CE16T
- Price: 33248.62 TRY + VAT · incl. VAT 39898.34 TRY
- Availability: In stock
- PLC CPUs
- Schneider Electric PLC CPUs
- Selection guide: PLC CPUs Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric TM221CE16T Teknik Veri Föyü (PDF)
Schneider Electric TM221CE16T M221 PLC, 9 DI, 7 DO Transistor, Ethernet. Technical specifications of this model: Number of Digital Inputs: 9 Number of Digital Outputs: 7
| Number of Digital Outputs | 7 |
|---|---|
| Number of Digital Inputs | 9 |
| Series | Modicon M221 |
| Product Type | Lojik kontrolör |
| Rated Control Supply Voltage (Us) | 24 V DC |
| Digital Output Type | Transistör |
| Supply Voltage Limits | 20.4–28.8 V |
| Power Consumption (W) | 11 W @ 24 V (G/Ç genişleme modülünün maks sayısı ile); 4,6 W @ 24 V (G/Ç genişleme modülsüz) |
| Power Supply Output Current | 0,325 A 5 V için genişletme veriyolu; 0,15 A 24 V için genişletme veriyolu |
| Digital Input Logic | Blok veya kaynak (pozitif/negatif) |
| Digital Input Voltage | 24 V |
| Maximum Leakage Current | 0,1 mA için transistör çıkışı |
| Mechanical Endurance | 20000000 cycles için transistör çıkışı |
| Protection Type | Aşırı load ve kısa devre koruması @ 1 A |
| Memory Capacity | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat; 256 kB için dahili değişkenler RAM |
| Regulation Loop | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Available Functions | PWM; Frekans jeneratörü; PLS |
| Integrated Connection Type | USB portuile mini B USB 2.0 konnektör; Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485; Ethernetile RJ45 konnektör |
| Supply | (seri)seri bağlantı besleme: 5 V, <200 mA |
| Communication Protocol | USB portu: USB protokol - SoMachine-Ağ; Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya; SoMachine-Network; : Ethernet protokol |
| Ethernet Port | 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo |
| Communication Services | Modbus TCP istemcisi; DHCP istemcisi; Modbus TCP slave cihazı; Modbus TCP sunucusu; Ethernet/IP adaptörü |
| Conformity Markings | CE |
| Mounting Support | Silindir şapka tipi TH35-15 ray (IEC 60715); Silindir şapka tipi TH35-7.5 ray (IEC 60715); sabitleme kitli plaka veya panel |
| Height | 90 mm |
| Depth | 70 mm |
| Width | 95 mm |
| Product Weight | 0.346 kg |
| Standards | IEC 61131-2; UL 508; CAN/CSA C22.2 No. 213; IACS E10; ANSI/ISA 12-12-01 |
| Certifications | EAC; DNV-GL; RCM; ABS; cULus; LR; CE; UKCA; cULus HazLoc |
| Environmental Conditions | Sıradan ve tehlikeli yer |
| Electrostatic Discharge Immunity | 8 kV havada (IEC 61000-4-2); 4 kV kontakta (IEC 61000-4-2) |
| Radiated Electromagnetic Field Immunity | 10 V/m 80 MHz...1 GHz (IEC 61000-4-3); 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3); 1 V/m 2…2,7 GHz (IEC 61000-4-3) |
| Micro-Interruption Immunity | 10 ms |
| Operating Ambient Temperature | -10…55 °C (yatay kurulum); -10…35 °C (dikey kurulum) |
| Storage Temperature | -25…70 °C |
| Relative Humidity | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (Storage sırasında) |
| IP Rating | IP20 koruyucu kapak yerindeyken |
| Pollution Degree | <= 2 |
| Operating Altitude | 0–2000 m |
