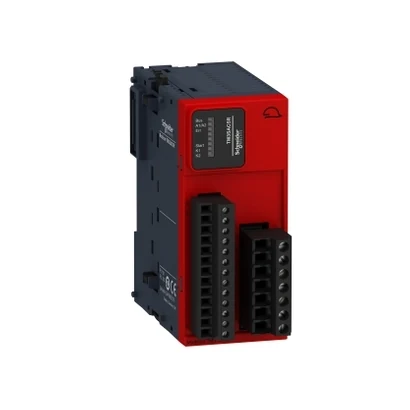

Schneider Electric TM3SAC5R Safety module, switch control, CAT3, 1 function
- Brand: Schneider Electric
- SKU: TM3SAC5R
- MPN: TM3SAC5R
- Price: 32025.43 TRY + VAT · incl. VAT 38430.52 TRY
- Availability: Made to order
- Safety Relays
- Schneider Electric Safety Relays
- Selection guide: Safety Relays Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric TM3SAC5R Teknik Veri Föyü (PDF)
Schneider Electric TM3SAC5R Safety module, switch control, CAT3, 1 function.
| Series | Modicon TM3 Güvenlik |
|---|---|
| Product Type | Güvenlik modülü |
| Safety Module Application | Acul durdurma ve anahtar izleme için |
| Module Function | Acil durdurma izleme 1 kanallı kablolama; Acil durdurma izleme 2 kanallı kablolama; 2 şalter ile hareket edebilen parmaklığın izlenmesi ve otomatik başlatma |
| Output Type | Röle anlık açma, 3 NA devre(ler), potansiyelsiz |
| Rated Control Supply Voltage (Us) | 24 V - 15…20 % DC |
| Power Consumption (W) | 0,2 W @ 5 V DC; 3,6 W @ 24 V DC |
| Input Protection Type | Iç, elektronik |
| Rated Control Circuit Voltage (Uc) | 24 V DC |
| Maximum Cable Distance Between Devices | 30 m |
| Conventional Free Air Thermal Current (Ith) | 18 A |
| Associated Fuse Rating | 4 A gG veya gL için röle çıkışı (IEC 60947-5-1); 6 A hızlı çalışan için röle çıkışı (IEC 60947-5-1) |
| Minimum Output Current | 10 mA için röle çıkışı |
| Output Voltage | 10 V röle çıkışı |
| Maximum Response Time with Input Open | 40 ms |
| Rated Insulation Voltage (Ui) | 300 V (kirlilik derecesi 2) (IEC 60647-5-1) |
| Rated Impulse Withstand Voltage (Uimp) | 4 kV asiri gerilim kategorisi III (IEC 60647-5-1) |
| Current Consumption | 100 mA @ 24 V DC @ harici besleme (açık durumda) |
| Local Signalling | 6 LED (yeşil/kırmızı) for kullanıcı |
| Electrical Connection | Vidalı terminal |
| Certifications | TÜV; CSA 61010-2-201 (beklemede); CSA Haz Loc Class 1 Bölüm 2 (beklemede); RCM; ANSI Haz Loc Class 1 Bölüm 2 (beklemede); EAC; UL 61010-2-201 |
| Conformity Markings | EFUP 10; RCM; CSA; UL; TÜV; CE; EAC |
| Mounting Support | Silindir şapka tipi TH35-7.5 ray (IEC 60715); Silindir şapka tipi TH35-15 ray (IEC 60715); duvar ekli bağlantı elemanları kullanılarak montaj |
| Height | 94 mm |
| Depth | 73 mm |
| Width | 43.7 mm |
| Product Weight | 0.19 kg |
| Standards | EN 1088/ISO 14119; ISO 13850; IEC 60947-1; IEC 60204-1; IEC 60947-5-1 |
| Electrostatic Discharge Immunity | 8 kV havada (IEC 61000-4-2); 6 kV kontakta (IEC 61000-4-2) |
| Radiated Electromagnetic Field Immunity | 10 V/m 80 MHz...1 GHz (IEC 61000-4-3); 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3); 1 V/m 2 GHz...3 GHz (IEC 61000-4-3) |
| Fast Transient Immunity (EFT) | 3 kV için güç hatları (DC) (DC) (IEC 61000-4-4); 2 kV için G/Ç hatları (IEC 61000-4-4) |
| Surge Immunity | 1 kV güç hatları (DC) diferansiyel mod (IEC 61000-4-5 DC); 1 kV güç hatları (DC) ortak mod (IEC 61000-4-5 DC) |
| Operating Ambient Temperature | -10…55 °C yatay kurulum |
| Storage Temperature | -25…70 °C |
| Relative Humidity | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (Storage sırasında) |
| IP Rating | IP20 (terminaller) (IEC 60529) |
| Pollution Degree | 2 |
| Operating Altitude | 0–2000 m |
| Vibration Resistance | +/- 3,5 mm (f= 5…150 Hz) (IEC 60068-2-6) |
| Shock Resistance | 15 gn için 11 ms (IEC 60068-2-27) |
