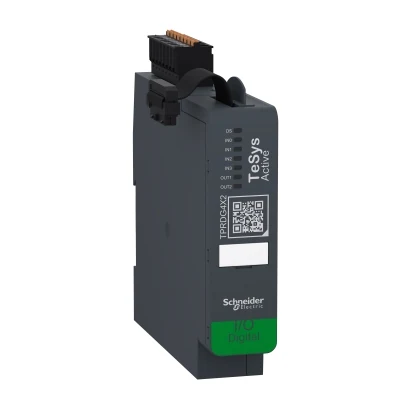

Schneider Electric TPRDG4X2 TeSys island digital I/O module, 4 input 2 output
- Brand: Schneider Electric
- SKU: TPRDG4X2
- MPN: TPRDG4X2
- Price: 8659.10 TRY + VAT · incl. VAT 10390.92 TRY
- Availability: Made to order
- Digital I/O Modules
- Schneider Electric Digital I/O Modules
- Selection guide: Digital I/O Modules Selection Guide: Technical Criteria & Application Standards
- Schneider Electric TPRDG4X2 Teknik Veri Föyü (PDF)
Schneider Electric TPRDG4X2 TeSys island digital I/O module, 4 input 2 output. Technical specifications of this model: Series: TeSys Island
| Series | TeSys Island |
|---|---|
| Product Type | Dijital GÇ modülü |
| Module Function | Ortak nokta ile 4 adet alıcı/kaynak dijital girişin kontrolü; Ortak nokta ile 2 adet alıcı/kaynak dijital çıkışın kontrolü |
| Compatible Products | TPRBC hat birleştirici; TPRPM Güç modülü |
| Number of Digital Inputs | 4 yalıtımlı with common point (IEC 61131-2 Tip 1) |
| Digital Input Voltage | 24 V DC (gerilim limitleri: 19.2…28.8 V) |
| Digital Input Logic | Pozitif veya negatif, 0…5 V (durum 0), 15…28,8 V (durum 1) |
| Number of Digital Outputs | 2 yalıtımlı with common point |
| Protection Type | 1 harici sigorta, 0,5 A fast sigorta için each output |
| Response Time | 5 ms 24 V'ta için dijital giriş; 5 ms 24 V'ta için dijital çıkış |
| Rated Control Supply Voltage (Us) | 24 V DC veri yolu kuplörü tarafından sağlanır |
| Current Consumption | 10 mA |
| Power Loss (W) | 0,5 W maksimum |
| Rated Impulse Withstand Voltage (Uimp) | 0,5 kV (IEC 61010-1) |
| Standards | IEC 61010-2-201; UL 61010-2-201; CSA C22.2 No 61010-2-201 |
| Certifications | UL; EAC (beklemede); CSA |
| Mounting Method | Yatay ve dikey (35 mm simetrik ray) |
| Width | 25 mm |
| Height | 118 mm |
| Depth | 114 mm |
| Product Weight | 0.136 kg |
| Storage Temperature | -25…70 °C |
| Operating Ambient Temperature | -10…60 °C |
| Relative Humidity | 5…95 % |
| Operating Altitude | 0…2000 m değer kaybı olmadan |
| IP Rating | IP20 |
| Pollution Degree | 2 |
| Fire Resistance | 960 °C (UL 94) |
| Shock Resistance | 15 gn (süre = 11 ms) (IEC 60068-2-27) |
| Vibration Resistance | 1,5 mm tepeden tepeye (f= 3…13 Hz) (IEC 60068-2-6); 1 gn (f= 13…200 Hz) (IEC 60068-2-6) |
