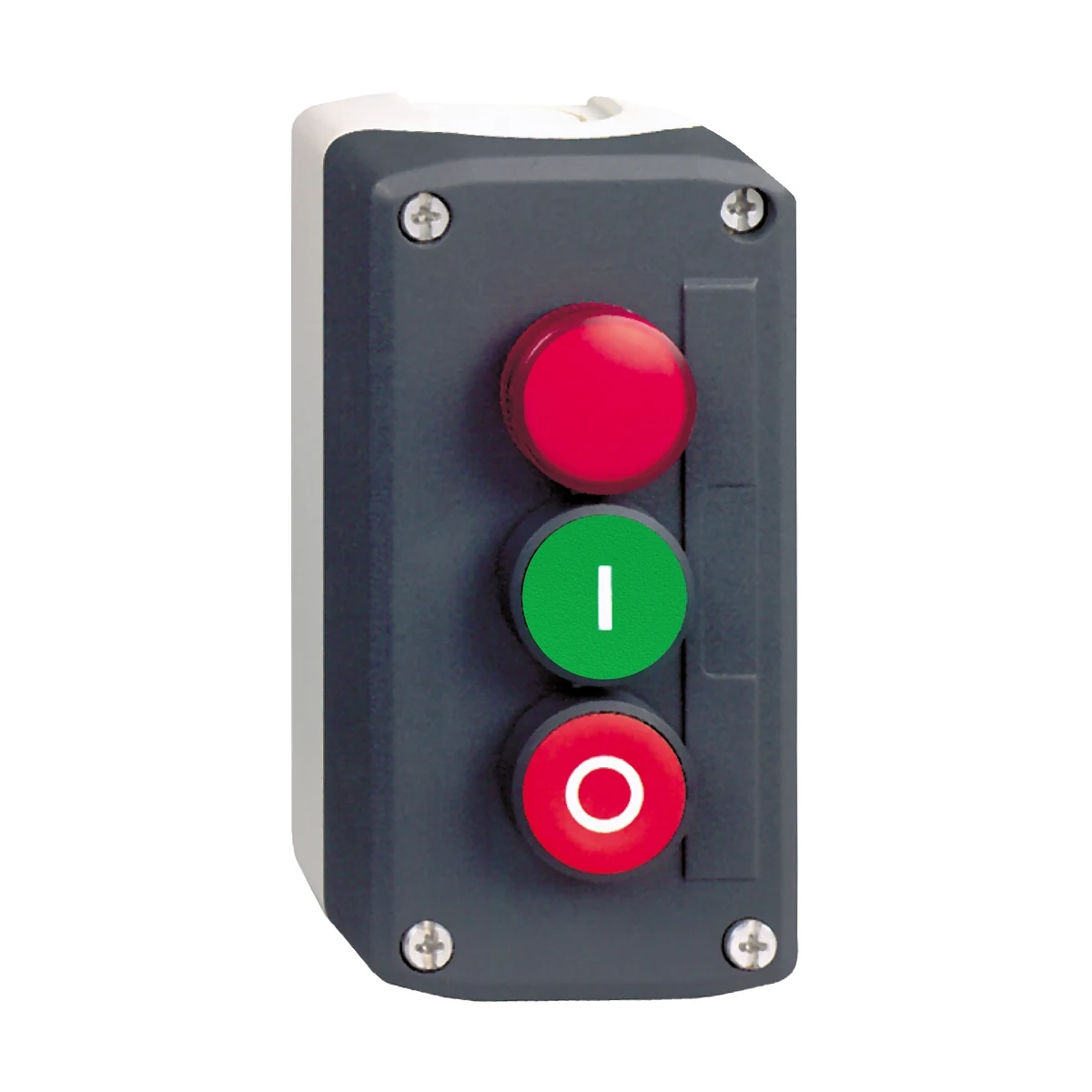

Schneider Electric XALD363M 2 Push Button + Light Control Box
- Brand: Schneider Electric
- SKU: XALD363M
- MPN: XALD363M
- Price: 4030.98 TRY + VAT · incl. VAT 4837.18 TRY
- Availability: In stock
- Push Button Control Boxes
- Schneider Electric Push Button Control Boxes
- Selection guide: Push Button Control Boxes Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric XALD363M Teknik Veri Föyü (PDF)
Schneider Electric XALD363M 2 Push Button + Light Control Box.
| Series | Harmony XALD |
|---|---|
| Product Type | Eksiksiz kontrol istasyonu |
| Intended Field of Application | XB5 Ø 22 mm kontrol ve sinyalleme birimleri için |
| Control Station Application | Başlatma-Durdurma fonksiyonu |
| Enclosure Base Colour | Açık gri (RAL 7035) |
| Cover Color | Koyu gri (RAL 7016) |
| Material | Polikarbonat |
| Operator Profile | 2 sıva altı Buton - 1 merkezi pilot ışığı |
| Operator Description | Yeşil ''I'' 1 NA - kırmızı ''O'' 1 NK |
| Control Station Arrangement | 1 sıva altı basmalı düğme, yeşil 1 NA I isaret; 1 sıva altı basmalı düğme, kırmızı 1 NK O isaret; 1 pilot ışığı |
| Contact Operation Type | Yavaş kesen |
| Light Source | Entegre ve korumalı LED |
| Light Source Color | Red |
| Rated Control Supply Voltage (Us) | 230 V AC |
| Cable Entry | Kablo girişi için 2 knock-out, kelepçeleme kapasitesi: 14 mm; Pg 13 kablo rakoru ve ISO M20 için 2 knock-out, kelepçeleme kapasitesi: 12 mm |
| Product Weight | 0.261 kg |
| High-Pressure Washdown Resistance | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Number of Command Positions | 2 |
| Number of Indicator Lights | 1 |
| Marking Colour | Yeşil, kırmızı veya siyah başlıklarda beyaz işaret; White başlıklarda siyah işaret |
| Number of Buttons | 2 |
| Positive Opening | Var (IEC 60947-5-1 ek K) |
| Operating Travel | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Operating Force | 3,5 N NK değişimi elektrik durumu; 3,8 N Elektrik durumu değişimi YOK |
| Mechanical Endurance | 10000000 cycles |
| Number of Selector Switches | 0 |
| Connection Terminals | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz (IEC 60947-1) |
| Tightening Torque | 0,8…1,2 N.m (IEC 60947-1) |
| Number of Key Switches | 0 |
| Contact Material | Gümüş alaşım (Ag/Ni) |
| Short-Circuit Protection | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Conventional Free Air Thermal Current (Ith) | 10 A (IEC 60947-5-1) |
| Rated Insulation Voltage (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Number of Mushroom Push-buttons | 0 |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV (IEC 60947-1) |
| Electrical Reliability (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V, 1 mA (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V, 5 mA (IEC 60947-5-4) |
| Signalling Type | Fixed |
| Emergency Power Off (EPO) | No |
| Supply Voltage Limits | 195…264 V AC |
| Current Consumption | 14 mA |
