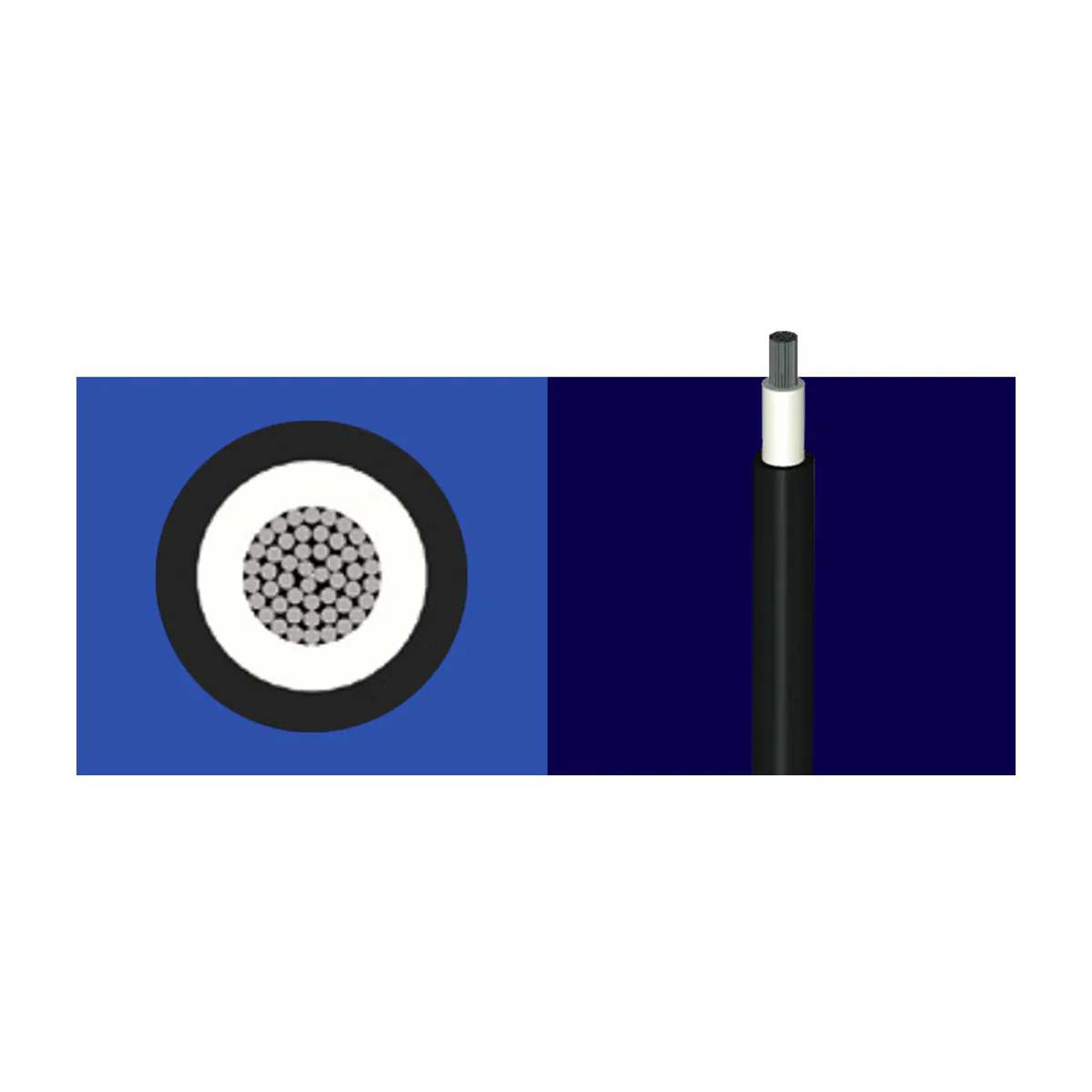

Hes Solar 1x120 mm2 H1Z2Z2-K Solar Kablo
- Marka: HES Kablo
- Stok kodu: HESWB0634
- Fiyat: 124564.00 TRY + KDV · KDV dahil 149476.80 TRY
- Stok: Stokta
- Solar Kablolar
- HES Kablo güncel fiyat listesi
- HES Kablo Ekim 2026 Fiyat Listesi (Orijinal PDF)
- Seçim rehberi: Solar Kablolar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Kablo akım taşıma kapasitesini hesaplayın
- Gerilim düşümünü hesaplayın
Hes Solar 1x120 mm2 H1Z2Z2-K Solar Kablo, HES Kablo markasının H1Z2Z2-K solar kablosu ürün ailesinde yer alan üründür. Öne çıkan teknik özellikler: 0,6/1 kV LSFOH yapı; Tek damarlı ve bükülgen; EN 50618; Fotovoltaik panel ve inverter bağlantıları; UV ve düşük sıcaklık dayanımı; Damar kesiti: 1x120 mm2.
| İletken | Bükülgen ince çok telli kalaylı bakır iletken / Sınıf 5 (EN 60228, IEC 60228, DIN VDE 0295) |
|---|---|
| Yalıtım Malzemesi | Halojensiz çapraz bağlı izole malzemesi (EN 50618, TS EN 50618) |
| Dış Kılıf Malzemesi | Halojensiz çapraz bağlı kılıf malzemesi (EN 50618, TS EN 50618) |
| Çalışma Sıcaklığı | -40 °C … +90 °C (çalışma esnasında ortam sıcaklığı) |
| İletken Çalışma Sıcaklığı | 90 °C; 20.000 saate kadar maksimum 120 °C'ye kadar izin verilir |
| Depolama Sıcaklığı | Maks. +40 °C |
| Taşıma ve Serme Sıcaklığı | Min. -25 °C |
| Minimum Bükülme Yarıçapı | (20 ± 10) °C'ta: D<12: 3 x D; D>12: 4 x D (D: kablo çapı) |
| Anma Gerilimi | DC: 1,5 kV; AC: 1,0/1,0 kV |
| Çalışma Gerilimi | İzin verilen maks. işletme gerilimi: AC 1,2/1,2 kV; DC 1,8 kV |
| Standartlar | EN 50618, TS EN 50618 |
| Alev Geciktirme / Yangın Performansı | Düşey alev yayılma: EN 60332-1-2, IEC 60332-1-2, DIN EN 60332-1-2 (VDE 0482-332-1-2); Duman yoğunluğu (ışık geçirgenliği): EN 61034-2, IEC 61034-2, DIN EN 61034-2, VDE 0482-1034-2; Yanma sırasında açığa çıkan gazların testi: EN 50525-1, EN 60754-2, EN 50267-2-1 |
| Çevre Koşullarına Dayanım | Kılıfın UV dayanımı: EN 50289-4-17, VDE 0819-289-4-17; Ozon dayanımı: EN 60811-403, VDE 0473-811-403; Kılıfın asit ve alkali çözeltilerine karşı dayanıklılığı: EN 60811-404, VDE 0473-811-404; Dinamik penetrasyon testi: TS EN 50618; Suya dayanım sınıfı: AD8 (su altında kullanıma uygun), IEC 60529:1989+A1:1999+A2:2013 |
| İletken Direnci (20 °C) | 0,164 Ω/km |
| Dış Çap | 21,1 mm (yaklaşık) |
| Akım Taşıma Kapasitesi | Havadaki akım (60 °C): 488 A; Yüzeydeki akım (60 °C): 464 A |
| Kısa Devre Akımı | 17,2 kA (1 sn / 250 °C) |
