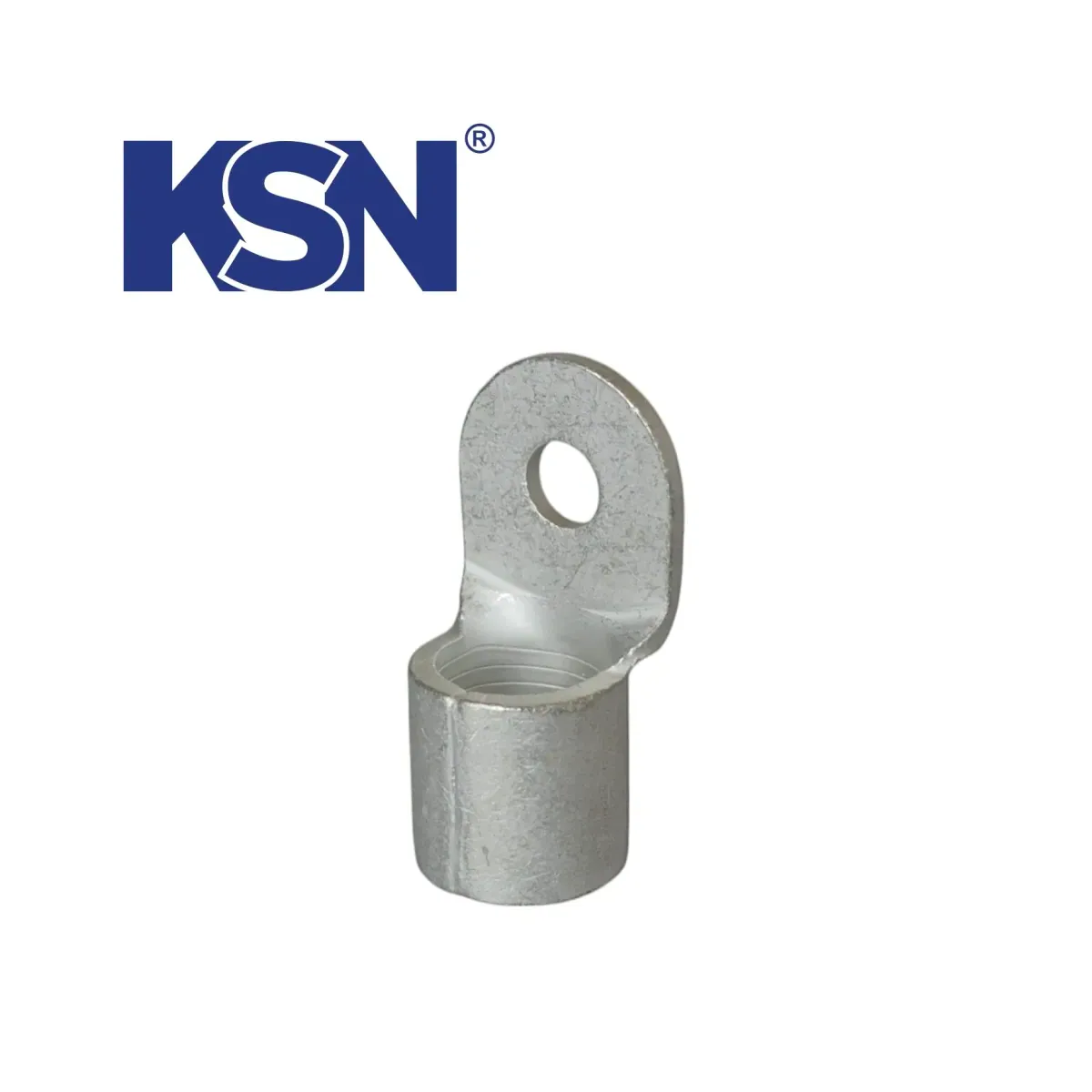

KSN-DR-12-16NB DIN 46234 Yuvarlak Kaynaklı Kablo Pabucu 16 mm2 M12
- Marka: KSN
- Stok kodu: KSN3522
- MPN: KSN-DR-12-16NB
- Fiyat: 5809.50 TRY + KDV · KDV dahil 6971.40 TRY
- Stok: Stokta
- Kaynaklı Tip Kablo Pabuçları
- KSN Kaynaklı Tip Kablo Pabuçları
- KSN güncel fiyat listesi
- Seçim rehberi: Kaynaklı Tip Kablo Pabuçları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
KSN-DR-12-16NB, 16 mm² kesitli iletkenlerin M12 cıvatalı bağlantı noktalarına bağlanması için kullanılan, DIN 46234'e göre üretilmiş yuvarlak (kaynaklı) kablo pabucudur. Gövde malzemesi Cu-ETP'dir ve yüzeyi kalay kaplıdır. Katalogda sıkma alanında sert lehimli olduğu ve gelişmiş sıkma özellikleri için oluklu profil taşıdığı belirtilir. Katalogdaki ölçü çizimine göre ölçüler: d3 18 mm, delik merkezinden uç kısmına uzunluk (L) 24 mm, a 10 mm, c 10,5 mm, iç çap (d1) 5,8 mm, kalınlık (S) 1,2 mm. Ürün katalogda 500 adetlik kutu olarak yer alır; satış 500 adet ve katları üzerinden yapılır. Pano, motor ve bara bağlantılarında cıvata ile sabitlenen kablo ucu olarak kullanılır.
| Pabuç Boyutu | 16 mm² |
|---|---|
| Pabuç Deliği | M12 |
| Pabuç Tipi | Kaynaklı Tip |
| Standart | DIN 46234 |
| Malzeme | Cu-ETP |
| Yüzey Kaplaması | Kalay kaplı |
| Özellikler | DIN 46234 e göre üretilmiştir; Sıkma alanında sert lehimli; Gelişmiş sıkma özellikleri için oluklu profil |
| Pabuç Başı Çapı (d3) | 18 mm |
| Uzunluk | 24 mm |
| Sıkma Bölgesi Uzunluğu (a) | 10 mm |
| Sıkma Bölgesi Dış Çapı (c) | 10.5 mm |
| İç Çap | 5.8 mm |
| Kalınlık | 1.2 mm |
