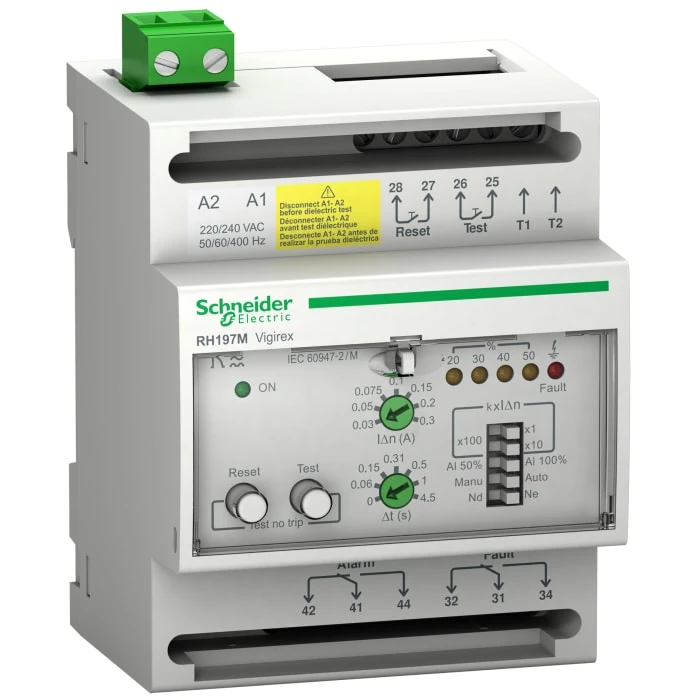

Schneider Electric 56517 RH197M 220/240V AC 50/60/400 Hz 30mA-30A instantaneous 0 to 4.5 s time delay
- Marka: Schneider Electric
- Stok kodu: 56517
- MPN: 56517
- Fiyat: 28522.65 TRY + KDV · KDV dahil 34227.18 TRY
- Stok: Terminli ürün
- Kaçak Akım Röleleri (Koruma Şalterleri)
- Schneider Electric Kaçak Akım Röleleri (Koruma Şalterleri)
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kaçak Akım Röleleri Seçim Rehberi
- Schneider Electric 56517 Teknik Veri Föyü (PDF)
Schneider Electric 56517 RH197M 220/240V AC 50/60/400 Hz 30mA-30A instantaneous 0 to 4.5 s time delay. Bu modelin teknik özellikleri: Frekans: 50/60/400 Hz
| Frekans | 50/60/400 Hz |
|---|---|
| Seri | VigiPacT |
| Ürün Tipi | Rezidüel akım koruma rölesi |
| Röle Uygulaması | Koruma rölesi |
| Montaj Desteği | DIN rayı |
| Kaçak Akım Koruma Sınıfı | A tipi |
| Ayar Tipi | Seçici |
| Artık Akım Duyarlılık Ayar Tipi | Ayarlanabilir 19 ayar |
| Uyumlu Akım Sensörleri | VigiPacT TOA toprak kaçağı akım sensörü; VigiPacT A toprak kaçağı akım sensörü; VigiPacT L toprak kaçağı akım sensörü |
| Muhafazalı Termik Akım (Ithe) | 8 A |
| Minimum Yük | 10 mA @ 12 V |
| Anma Kontrol Besleme Gerilimi (Us) | 220…240 V AC 50/60 Hz % 70…110 |
| Güç Tüketimi | 4 VA |
| Topraklama Sistemi | TT; TN-S; IT |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Sıfırlama | Manuel sıfırlama; Otomatik sıfırlama |
| Test fonksiyonu | Yerel; Uzaktan test |
| Sinyal Kontağı Düzeni | 1 NA |
| Ölçüm Tipi | Toprak hatası akım dahili ölçümü, aralik: % 80…100 |
| Yenileme Süresi | 0,5 sn |
| Ayar Kurcalama Koruması | Mühürlenebilir kapakla korunur |
| Kablo Sıyırma Uzunluğu | Yardımcı güç besleme: 7 mm; Hata: 7 mm; Röle testi ve hata sıfırlama: 7 mm; Sensör: 7 mm; Gerilim varlığı: 7 mm |
| Sıkma Torku | Yardımcı güç besleme: 0,6 N.m; Hata: 0,6 N.m; Röle testi ve hata sıfırlama: 0,6 N.m; Sensör: 0,6 N.m; Gerilim varlığı: 0,6 N.m |
| 9 mm Adım Sayısı | 8 |
| Standartlar | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Genişlik | 71.2 mm |
| Yükseklik | 98.7 mm |
| Derinlik | 65.8 mm |
| Ürün Ağırlığı | 0.3 kg |
| IP Koruma Sınıfı | IP40 ön yüzde: (EN/IEC 60529); IP30 yan parçalarda: (EN/IEC 60529); IP20 bağlantı terminallerinde: (EN/IEC 60529) |
| IK Darbe Koruma Sınıfı | IK07 (EN 50102) |
| Titreşim ve Şok Dayanımı | Yangına dayanıklılık (IEC 60695-2-1); IK koruma 2 joules: IK07 (EN 50102); Titreşimler 13,2…100 Hz: 0,7 g; Titreşimler 2…13,2 Hz: +/- 1 mm |
| Aşırı Gerilim Kategorisi | IV |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II |
| Bağıl Nem | 95 % @ 55 °C |
| Kirlilik Derecesi | 3 (IEC 60664-1) |
| Çalışma Ortam Sıcaklığı | -25…55 °C |
| Depolama Sıcaklığı | -40…85 °C |
