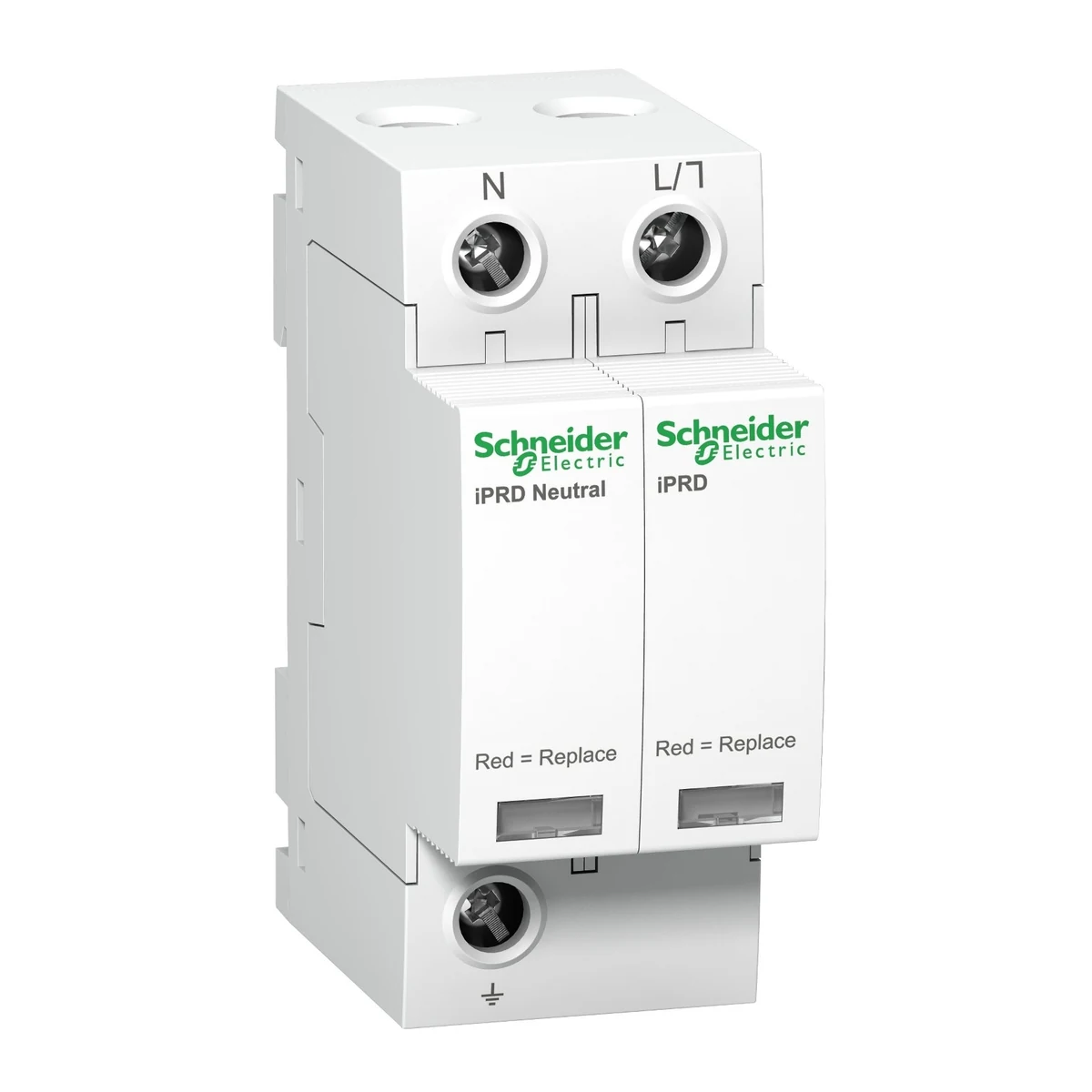

Schneider Electric A9L40500 iPRD40 1P+N
- Marka: Schneider Electric
- Stok kodu: A9L40500
- MPN: A9L40500
- Fiyat: 6555.21 TRY + KDV · KDV dahil 7866.25 TRY
- Stok: Terminli ürün
- AG Parafudrlar
- Schneider Electric AG Parafudrlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Parafudr Nedir? Tipleri ve Seçim Rehberi
- Schneider Electric A9L40500 Teknik Veri Föyü (PDF)
Schneider Electric A9L40500 iPRD40 1P+N. Bu modelin teknik özellikleri: Bağlantı Terminalleri: Tünel tipi terminal (alt) 2.5…35 mm²; Tünel tipi terminal (üst) 2.5…35 mm² Kutup Düzeni: 1P + N Üretici Sertifika Beyanı: CE Üretici Standart Beyanı: EN 61643-11:2012IEC 61643-11:2011 Ürün Ağırlığı: 0.211 kg Maksimum Gerilim Koruma Seviyesi (Up): COMMON MODE 1.4 KV TYPE 2 N/PEDIFFERENTIAL MODE 1.4 KV TYPE 2 L/N Uyumluluk Kodu: IPRD40 Renk: Beyaz (RAL 9003) Seri: IPRD IK Koruma Sınıfı: IK03 CONFORMING TO IEC 62262 Üretici Kalite İşareti Beyanı: KEMA-KEURNF Maksimum Deşarj Akımı: COMMON MODE: 40 KA L/PECOMMON MODE: 40 KA N/PEDIFFERENTIAL MODE: 40 KA L/N Kısa Cihaz Adı: iPRD40 Parafudr Teknolojisi: MOV + GDT Parafudr Sınıfı: TYPE 2 Sıkma Torku: 2.5 N.M Maksimum Sürekli Çalışma Gerilimi (Uc): COMMON MODE: 260 V N/PECOMMON MODE: 350 V L/PEDIFFERENTIAL MODE: 350 V L/N Ayırıcı Cihaz Tipi: Bağlı devre kesici iC60H 40 A C eğrisi - Icu 15 kA; Bağlı devre kesici iC60N 40 A C eğrisi - Icu 10 kA; Bağlı devre kesici NG125H 40 A C eğrisi - Icu 36 kA; Bağlı devre kesici NG125L 40 A C eğrisi - Icu 50 kA; Bağlı devre kesici NG125N 40 A C eğrisi - Icu 25 kA; Bağlı sigorta gG 63 A - Icu 15 kA; Bağlı sigorta gG 80 A - Icu 50 kA Çalışma Rakımı: 2000 M Anma Deşarj Akımı: COMMON MODE: 15 KA (L/PE)COMMON MODE: 15 KA (N/PE)DIFFERENTIAL MODE: 15 KA (L/N) Derinlik: 69 mm Geçici Aşırı Gerilim (Ut): 337 V L/N 5 S WITHSTAND1200 V N/PE 200 MS SAFE FAILURE MODE442 V L/PE 5 S WITHSTAND1453 V L/PE 200 MS SAFE FAILURE MODE Yükseklik: 85 mm Parafudr Tipi: ELECTRICAL DISTRIBUTION NETWORK Çalışma Ortam Sıcaklığı: -25…60 °C Üretici Ürün Adı: ACTI9 IPRD Halojensiz Malzeme Durumu: Ürün eşik değerlerin üzerinde halojen içerir Montaj Biçimi: Geçmeli (DIN ray) Uzaktan Sinyalleme: Yok 9 mm Modül Adımı Sayısı: 4 Genişlik: 36 mm Ürün Ailesi: Acti9 Toksik Ağır Metal İçermeme Beyanı: ✓ Ürün Tipi: Çıkarılabilir kartuşlu parafudr Silikon İçermeme Beyanı: No Anma Çalışma Gerilimi: 230 V AC (+/- 10 %) AT 50/60 Hz Bağıl Nem: 5…95 % Topraklama Sistemi: TN-STT Depolama Sıcaklığı: -40…85 °C Cihaz Uygulaması: DISTRIBUTION
| Bağlantı Terminalleri | Tünel tipi terminal (alt) 2.5…35 mm²; Tünel tipi terminal (üst) 2.5…35 mm² |
|---|---|
| Kutup Düzeni | 1P+N |
| Üretici Sertifika Beyanı | CE |
| Üretici Standart Beyanı | EN 61643-11:2012IEC 61643-11:2011 |
| Ürün Ağırlığı | 0.211 kg |
| Maksimum Gerilim Koruma Seviyesi (Up) | COMMON MODE 1.4 KV TYPE 2 N/PEDIFFERENTIAL MODE 1.4 KV TYPE 2 L/N |
| Uyumluluk Kodu | IPRD40 |
| Renk | Beyaz (RAL 9003) |
| Seri | İPRD |
| IK Koruma Sınıfı | IK03 CONFORMING TO IEC 62262 |
| Üretici Kalite İşareti Beyanı | KEMA-KEURNF |
| Maksimum Deşarj Akımı | COMMON MODE: 40 KA L/PECOMMON MODE: 40 KA N/PEDIFFERENTIAL MODE: 40 KA L/N |
| Kısa Cihaz Adı | iPRD40 |
| Parafudr Teknolojisi | MOV + GDT |
| Parafudr Sınıfı | TYPE 2 |
| Sıkma Torku | 2,5 N.m |
| Maksimum Sürekli Çalışma Gerilimi (Uc) | COMMON MODE: 260 V N/PECOMMON MODE: 350 V L/PEDIFFERENTIAL MODE: 350 V L/N |
| Ayırıcı Cihaz Tipi | Bağlı devre kesici iC60H 40 A C eğrisi - Icu 15 kA; Bağlı devre kesici iC60N 40 A C eğrisi - Icu 10 kA; Bağlı devre kesici NG125H 40 A C eğrisi - Icu 36 kA; Bağlı devre kesici NG125L 40 A C eğrisi - Icu 50 kA; Bağlı devre kesici NG125N 40 A C eğrisi - Icu 25 kA; Bağlı sigorta gG 63 A - Icu 15 kA; Bağlı sigorta gG 80 A - Icu 50 kA |
| Çalışma Rakımı | 2000 m |
| Anma Deşarj Akımı | COMMON MODE: 15 KA (L/PE)COMMON MODE: 15 KA (N/PE)DIFFERENTIAL MODE: 15 KA (L/N) |
| Derinlik | 69 mm |
| Geçici Aşırı Gerilim (Ut) | 337 V L/N 5 S WITHSTAND1200 V N/PE 200 MS SAFE FAILURE MODE442 V L/PE 5 S WITHSTAND1453 V L/PE 200 MS SAFE FAILURE MODE |
| Yükseklik | 85 mm |
| Parafudr Tipi | ELECTRICAL DISTRIBUTION NETWORK |
| Çalışma Ortam Sıcaklığı | -25…60 °C |
| Üretici Ürün Adı | ACTI9 IPRD |
| Halojensiz Malzeme Durumu | Ürün eşik değerlerin üzerinde halojen içerir |
| Montaj Biçimi | Geçmeli (DIN ray) |
| Uzaktan Sinyalleme | Yok |
| 9 mm Modül Adımı Sayısı | 4 |
| Genişlik | 36 mm |
| Ürün Ailesi | Acti9 |
| Toksik Ağır Metal İçermeme Beyanı | ✓ |
| Ürün Tipi | Çıkarılabilir kartuşlu parafudr |
| Silikon İçermeme Beyanı | Hayır |
| Anma Çalışma Gerilimi | 230 V AC (+/- 10 %) AT 50/60 Hz |
| Bağıl Nem | 5…95 % |
| Topraklama Sistemi | TN-STT |
| Depolama Sıcaklığı | -40…85 °C |
| Cihaz Uygulaması | DISTRIBUTION |
