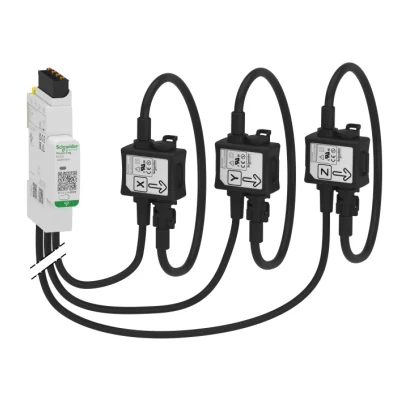

Schneider Electric A9MEM1590 Kablosuz enerji sensörü otomatik sigorta üstten/alttan montaj — üretici katalog görseli

Schneider Electric A9MEM1590 Kablosuz enerji sensörü otomatik sigorta üstten/alttan montaj

Schneider Electric A9MEM1590 Kablosuz enerji sensörü otomatik sigorta üstten/alttan montaj.

SeriPowerLogic
Ürün TipiEnerji sensörü
Kutup Düzeni3P; 3P+N
Maksimum Akım (Imax)200 A
Temel Akım (Ib)30 A
Yolverme Akımı120 mA
Doyma Akımı400 A
UygulamaAdım; Aşırı yük alarmı; Güç faktörü; Yük izleme; Devre izleme
Uyumlu SeriMasterpact MasterPact MTZ for bağlantı kesici; Masterpact Masterpact NW; Masterpact Masterpact NT; Compact NS Compact NS100; Acti9; TeSys
Ölçüm TipiAktif ve reaktif enerji; Görünen enerji; Aktif ve reaktif güç; Görünen güç; Akım; Gerilim; Güç faktörü; Dahili sıcaklık; Frekans
Montaj KonumuÜst veya alt
Montaj DesteğiBusbar; Kablolar
Amaçlanan Uygulama AlanıPano
İletim OrtamıRadyo frekansı 2,4…2,4835 GHz (IEEE 802.15.4)
Maksimum Emisyon Gücü10 mW
Montaj YöntemiTakılabilir (DIN rayı)
Elektrik Bağlantısı (Gerilim Algılama ve Besleme)Çıkarılabilir yaylı terminal bloğu
Kablo Kesiti1 sert cable 0,2…1,5 mm² kablo uçsuz; 1 sıkışık cable 0,2…2,5 mm² kablo uçsuz; 1 sıkışık cable 0,25…1,5 mm² ile
Kablo Sıyırma Uzunluğu11 mm
Besleme Gerilimi100…277 V AC, +/- %20, fazdan nötre; 173…480 V AC, +/- %20, faz-faz
Şebeke Frekansı50 Hz; 60 Hz
Maksimum Güç Tüketimi3 VA
StandartlarIEC 61557-12; IEC 61010-1; ETSI EN 301 489-1; IEC 61010-2-030; IEC 61326-1; ETSI EN 300 328
SertifikalarUL listeli; IEC; DNV Marine
YükseklikTaban birimi: 105 mm
GenişlikTaban birimi: 18 mm
DerinlikTaban birimi: 67,5 mm
RenkBeyaz (RAL 9003)
Kalite BelgeleriCE
Çalışma Rakımı0–2000 m
Çalışma Ortam Sıcaklığı-25…70 °C
Depolama Sıcaklığı-40…85 °C
Aşırı Gerilim KategorisiIV (IEC 61010-1)
Ölçüm KategorisiKategori 4. (IEC 61010-2-030)
IP Koruma SınıfıIP20
IK Darbe Koruma SınıfıIK05
Kirlilik Derecesi3
Bağıl Nem0…95 % @ 55 °C (IEC 60721-3-3)
Titreşim Direnci3M4 (IEC 60721-3-3)
Çevre Koşullarıİç mekan kullanımı
