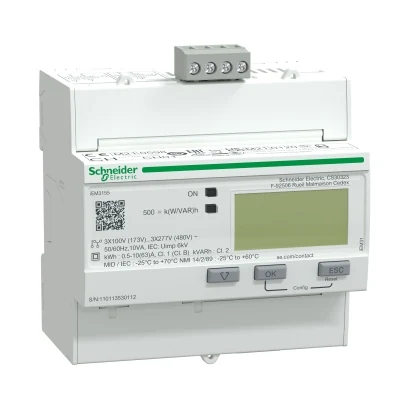

Schneider Electric A9MEM3155 iEM3155, 63A direkt bağlantılı 3-faz kWH ölçer, Modbus MID — üretici katalog görseli

Schneider Electric A9MEM3155 iEM3155, 63A direkt bağlantılı 3-faz kWH ölçer, Modbus MID

Schneider Electric A9MEM3155 iEM3155, 63A direkt bağlantılı 3-faz kWH ölçer, Modbus MID. Bu modelin teknik özellikleri: Haberleşme Protokolü: Modbus Üretici Ürün Grubu: kWH ölçerler

Haberleşme ProtokolüModbus
Üretici Ürün GrubukWH ölçerler
SeriActi9
Ürün TipiEnerji ölçer
Kutup Düzeni1P+N; 3P; 3P+N
Ölçüm TipiAktif ve reaktif enerji; Aktif ve reaktif güç; Akım; Gerilim
Cihaz UygulamasıÇoklu tarife; Alt faturalandırma; Kısmi ölçüm cihazı
Doğruluk SınıfıSınıf 1 aktif enerji (IEC 62053-21); Sınıf 1 aktif enerji (IEC 61557-12); Sınıf B aktif enerji (EN 50470-3)
Giriş TipiDoğrudan bağlantı
Anma Akımı (Ir)63 A
Anma Gerilimi100…277 V; 173…480 V
Şebeke Frekansı60 Hz; 50 Hz
Teknoloji TipiElektronik
Ekran TipiLCD ekran
Örnekleme Hızı32 örnek/döngü
Ölçüm Akımı0–63 A
Maksimum Ölçüm Değeri99999999,9 kWh
Haberleşme Port DesteğiVidalı terminal bloğu: RS485
Yerel SinyallemeYeşil gösterge ışığı: güç AÇIK; Sarı yanıp sönen LED: doğruluk kontrolü; alarm: aşırı yük; Sarı gösterge ışığı: haberleşme Modbus portunda etkin (Modbus)
Giriş Sayısı1 dijital 0…5 V/11…40 V 24 V DC
Çıkış Sayısı1 dijital (statik)
Çıkış Gerilimi5…40 V DC@50 mA
Montaj TipiTakılabilir
Montaj DesteğiDIN rayı
Bağlantı TerminalleriVidalı terminaller 16 mm² kablo(lar)
Aşırı Gerilim KategorisiIII
IP Koruma SınıfıIP40 ön panel: (IEC 60529); IP20 gövde: (IEC 60529)
Kirlilik Derecesi2
Bağıl Nem5…95 % @ 50 °C
Çalışma Ortam Sıcaklığı-25…55 °C - MID; -25…70 °C - IEC; -25…60 °C - IEC
Depolama Sıcaklığı-40…85 °C
Çalışma Rakımı< 3000 m
RenkBeyaz
9 mm Adım Sayısı10
Genişlik90 mm
Yükseklik95 mm
Derinlik69 mm
