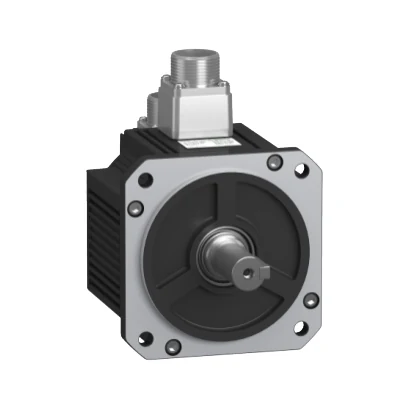

Schneider Electric BCH16HM10232A6C2 BCH16Motor 1.0kW H130-22 2000 220V 23 — üretici katalog görseli

Schneider Electric BCH16HM10232A6C2 BCH16Motor 1.0kW H130-22 2000 220V 23

Schneider Electric BCH16HM10232A6C2 BCH16Motor 1.0kW H130-22 2000 220V 23. Bu modelin teknik özellikleri: Belirtilen Çalışma Gerilimi: 220V Motor Gücü: 1.0kW

Belirtilen Çalışma Gerilimi220 V
Motor Gücü1 kW
SeriLexium 16D
Uyumlu SeriLexium 16D
Ürün TipiServo motor
Maksimum Mekanik Hız3000 rpm
Anma Kontrol Besleme Gerilimi (Us)220 V
Faz Sayısı3 Faz
Sürekli Durma Akımı5.2 A
Sürekli Durma Torku4,77 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Sürekli Güç1000 W
Tepe Durma Torku14,31 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Anma Çıkış Gücü1000 W için LXM16D @ 10,13 A, 220 V, monofaze
Anma Torku4,77 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Anma Hızı2000 rpm için LXM16D @ 10,13 A, 220 V, monofaze
Maksimum sürekli akım15.6 A
Uyumlu ÜrünlerLXM16D hareket servo motorları motor @ 1 kW, 220 V, monofaze
Şaft UcuParalel anahtar
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı22 mm
Şaft Uzunluğu35 mm
Anahtar Genişliği8 mm
Geri Besleme Tipi23 bit yüksek çözünürlüklü kodlayıcı
FrenYok
Tutma Torku15,0 N.m
Montaj DesteğiAsya standardı flanş
Motor Flanş Boyutu130 mm
Elektrik BağlantısıKonnektör MIL
Tork Sabiti0,92 N.m/A @ 20 °C
Ters EMK Sabiti60,8 V/krpm @ 20 °C
Rotor Ataleti10,88 kg.cm²
Stator Direnci1,2 Ohm @ 20 °C
Stator Endüktansı9,5 mH @ 20 °C
Stator Elektriksel Zaman Sabiti7,92 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)578.2 N @ 2000 rpm
Maksimum Eksenel Kuvvet (Fa)211,68 N
Soğutma TipiDoğal konveksiyon
Uzunluk144.3 mm
Ortalama Bilezik Çapı110 mm
Ortalama Bilezik Derinliği6 mm
