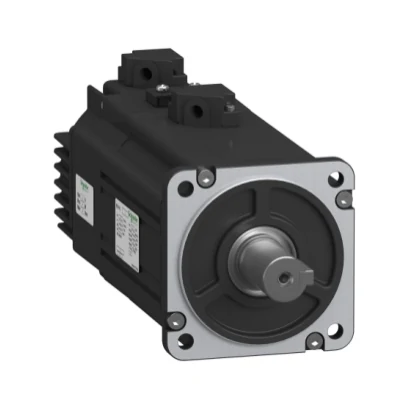

Schneider Electric BCH16LF10330F5C2 BCH16Motor 1.0kW L80-19 3000 B 220V — üretici katalog görseli

Schneider Electric BCH16LF10330F5C2 BCH16Motor 1.0kW L80-19 3000 B 220V

Schneider Electric BCH16LF10330F5C2 BCH16Motor 1.0kW L80-19 3000 B 220V. Bu modelin teknik özellikleri: Belirtilen Çalışma Gerilimi: 220V Motor Gücü: 1.0kW

Belirtilen Çalışma Gerilimi220 V
Motor Gücü1 kW
SeriLexium 16D
Uyumlu SeriLexium 16D
Ürün TipiServo motor
Maksimum Mekanik Hız5000 rpm
Anma Kontrol Besleme Gerilimi (Us)220 V
Faz Sayısı3 Faz
Sürekli Durma Akımı6.8 A
Sürekli Durma Torku3,18 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Sürekli Güç1000 W
Tepe Durma Torku9,55 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Anma Çıkış Gücü1000 W için LXM16D @ 10,13 A, 220 V, monofaze
Anma Torku3,18 N.m için LXM16D @ 10,13 A, 220 V, monofaze
Anma Hızı3000 rpm için LXM16D @ 10,13 A, 220 V, monofaze
Maksimum sürekli akım21.8 A
Uyumlu ÜrünlerLXM16D hareket servo motorları motor @ 1 kW, 220 V, monofaze
Şaft UcuParalel anahtar
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı19 mm
Şaft Uzunluğu22 mm
Anahtar Genişliği6 mm
Geri Besleme Tipi2500 artımlı kodlayıcı
FrenVar
Tutma Torku6,5 N.m dahili
Montaj DesteğiAsya standardı flanş
Motor Flanş Boyutu80 mm
Elektrik BağlantısıFree lead
Tork Sabiti0,51 N.m/A @ 20 °C
Ters EMK Sabiti31,1 V/krpm @ 20 °C
Rotor Ataleti1,37 kg.cm²
Stator Direnci0,75 Ohm @ 20 °C
Stator Endüktansı4,2 mH @ 20 °C
Stator Elektriksel Zaman Sabiti5,6 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)343.98 N @ 3000 rpm
Maksimum Eksenel Kuvvet (Fa)122,3 N
Fren Çekme Gücü10.1 W
Soğutma TipiDoğal konveksiyon
Uzunluk179.5 mm
Ortalama Bilezik Çapı95 mm
