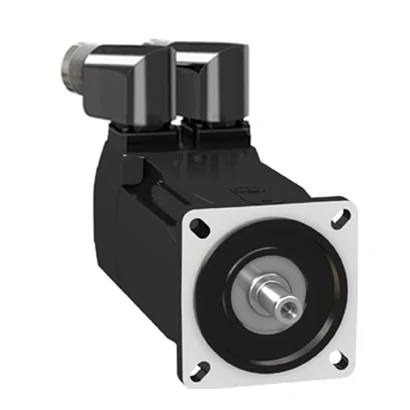

Schneider Electric BMH0702P16A2A BMH Servo Motor — temsili üretici aile görseli

Schneider Electric BMH0702P16A2A BMH Servo Motor

Schneider Electric BMH0702P16A2A BMH Servo Motor.

Ürün TipiServo motor
Maksimum Mekanik Hız8000 rpm
Sürekli Durma Torku2,5 N.m için LXM32.D12N4 @ 3 A, 400 V, trifaze; 2,5 N.m için LXM32.D12N4 @ 3 A, 480 V, trifaze
Tepe Durma Torku7,4 N.m için LXM32.D12N4 @ 3 A, 400 V, trifaze; 7,4 N.m için LXM32.D12N4 @ 3 A, 480 V, trifaze
Anma Çıkış Gücü700 W için LXM32.D12N4 @ 3 A, 400 V, trifaze; 700 W için LXM32.D12N4 @ 3 A, 480 V, trifaze
Anma Torku2,2 N.m için LXM32.D12N4 @ 3 A, 400 V, trifaze; 2,2 N.m için LXM32.D12N4 @ 3 A, 480 V, trifaze
Anma Hızı3000 rpm için LXM32.D12N4 @ 3 A, 400 V, trifaze; 3000 rpm için LXM32.D12N4 @ 3 A, 480 V, trifaze
Uyumlu ÜrünlerLXM32.D12N4 @ 400…480 V trifaze
Şaft UcuKilitli
IP Koruma SınıfıIP54 standart
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 32
Anma Kontrol Besleme Gerilimi (Us)480 V
Faz Sayısı3 Faz
Sürekli Durma Akımı2.94 A
Sürekli Güç1.51 W
Maksimum sürekli akım9.68 A
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı11 mm
Şaft Uzunluğu23 mm
Anahtar Genişliği18 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Motor Flanş Boyutu70 mm
Motor Paketi Sayısı2
Tork Sabiti0,84 N.m/A @ 120 °C
Ters EMK Sabiti54,08 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti1,13 kg.cm²
Stator Direnci3,8 Ohm @ 20 °C
Stator Endüktansı5,89 mH @ 20 °C
Stator Elektriksel Zaman Sabiti3,2 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)710 N @ 1000 rpm; 560 N @ 2000 rpm; 490 N @ 3000 rpm; 450 N @ 4000 rpm; 410 N @ 5000 rpm; 390 N @ 6000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk154 mm
Ortalama Bilezik Çapı60 mm
Ortalama Bilezik Derinliği2.5 mm
