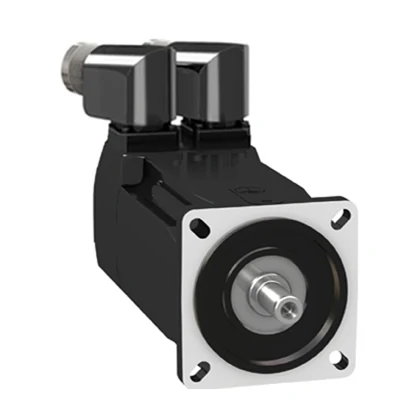

Schneider Electric BMH0703P16A2A BMH 70mm key IP54 st 16 angular — temsili üretici aile görseli

Schneider Electric BMH0703P16A2A BMH 70mm key IP54 st 16 angular

Schneider Electric BMH0703P16A2A BMH 70mm key IP54 st 16 angular. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP54

IP Koruma SınıfıIP54
Ürün TipiServo motor
Maksimum Mekanik Hız8000 rpm
Sürekli Durma Torku3,4 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 3,4 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze
Tepe Durma Torku10,2 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 10,2 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze
Anma Çıkış Gücü1300 W için LXM32.D18N4 @ 6 A, 400 V, trifaze; 1300 W için LXM32.D18N4 @ 6 A, 480 V, trifaze
Anma Torku2,4 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 2,4 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze
Anma Hızı5000 rpm için LXM32.D18N4 @ 6 A, 400 V, trifaze; 5000 rpm için LXM32.D18N4 @ 6 A, 480 V, trifaze
Uyumlu ÜrünlerLXM32.D18N4 @ 400…480 V trifaze
Şaft UcuKilitli
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 32
Anma Kontrol Besleme Gerilimi (Us)480 V
Faz Sayısı3 Faz
Sürekli Durma Akımı3.91 A
Sürekli Güç1.68 W
Maksimum sürekli akım12.57 A
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı14 mm
Şaft Uzunluğu30 mm
Anahtar Genişliği20 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Motor Flanş Boyutu70 mm
Motor Paketi Sayısı3
Tork Sabiti0,87 N.m/A @ 120 °C
Ters EMK Sabiti55,8 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti1,67 kg.cm²
Stator Direnci2,65 Ohm @ 20 °C
Stator Endüktansı4,175 mH @ 20 °C
Stator Elektriksel Zaman Sabiti3,2 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)730 N @ 1000 rpm; 580 N @ 2000 rpm; 510 N @ 3000 rpm; 460 N @ 4000 rpm; 430 N @ 5000 rpm; 400 N @ 6000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk186 mm
Ortalama Bilezik Çapı60 mm
Ortalama Bilezik Derinliği2.5 mm
