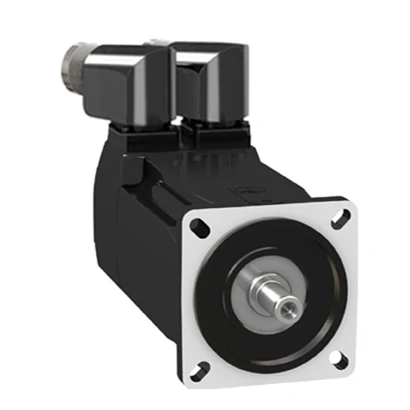

Schneider Electric BMH0703P16F2A BMH 70mm key IP54 st 16 brake angular
- Marka: Schneider Electric
- Stok kodu: BMH0703P16F2A
- MPN: BMH0703P16F2A
- Fiyat: 89404.32 TRY + KDV · KDV dahil 107285.18 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMH0703P16F2A Teknik Veri Föyü (PDF)
Schneider Electric BMH0703P16F2A BMH 70mm key IP54 st 16 brake angular. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP54
| IP Koruma Sınıfı | IP54 |
|---|---|
| Ürün Tipi | Servo motor |
| Maksimum Mekanik Hız | 8000 rpm |
| Sürekli Durma Torku | 3,4 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 3,4 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Tepe Durma Torku | 10,2 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 10,2 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Çıkış Gücü | 1300 W için LXM32.D18N4 @ 6 A, 400 V, trifaze; 1300 W için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Torku | 2,4 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 2,4 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Hızı | 5000 rpm için LXM32.D18N4 @ 6 A, 400 V, trifaze; 5000 rpm için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Uyumlu Ürünler | LXM32.D18N4 @ 400…480 V trifaze |
| Şaft Ucu | Kilitli |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Var |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 32 |
| Anma Kontrol Besleme Gerilimi (Us) | 480 V |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 3.91 A |
| Sürekli Güç | 1.68 W |
| Maksimum sürekli akım | 12.57 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 20 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Tutma Torku | 3 N.m frenleme |
| Motor Flanş Boyutu | 70 mm |
| Motor Paketi Sayısı | 3 |
| Tork Sabiti | 0,87 N.m/A @ 120 °C |
| Ters EMK Sabiti | 55,8 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 5,0 |
| Rotor Ataleti | 1,78 kg.cm² |
| Stator Direnci | 2,65 Ohm @ 20 °C |
| Stator Endüktansı | 4,175 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 3,2 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 730 N @ 1000 rpm; 580 N @ 2000 rpm; 510 N @ 3000 rpm; 460 N @ 4000 rpm; 430 N @ 5000 rpm; 400 N @ 6000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Fren Çekme Gücü | 7 W |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 225 mm |
