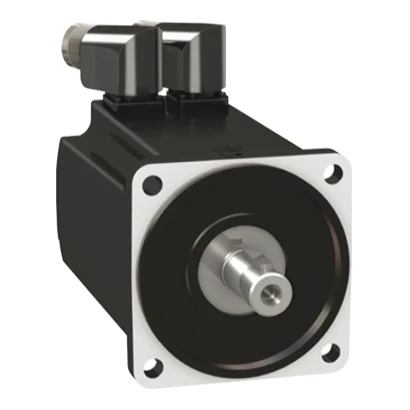

Schneider Electric BMH1001P16A2A BMH Servo Motor
- Marka: Schneider Electric
- Stok kodu: BMH1001P16A2A
- MPN: BMH1001P16A2A
- Fiyat: 59880.88 TRY + KDV · KDV dahil 71857.06 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMH1001P16A2A Teknik Veri Föyü (PDF)
Schneider Electric BMH1001P16A2A BMH Servo Motor.
| Ürün Tipi | Servo motor |
|---|---|
| Maksimum Mekanik Hız | 6000 rpm |
| Uyumlu Ürünler | LXM32.D12N4 @ 400…480 V trifaze; LXM32.D18N4 @ 400…480 V trifaze |
| Şaft Ucu | Kilitli |
| IP Koruma Sınıfı | IP54 standart |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Yok |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 32 |
| Anma Kontrol Besleme Gerilimi (Us) | 480 V |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 3.15 A |
| Sürekli Güç | 1.76 W |
| Maksimum sürekli akım | 11.93 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 30 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 100 mm |
| Motor Paketi Sayısı | 1 |
| Tork Sabiti | 1,08 N.m/A @ 120 °C |
| Ters EMK Sabiti | 70,3 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 5,0 |
| Rotor Ataleti | 3,19 kg.cm² |
| Stator Direnci | 3,1 Ohm @ 20 °C |
| Stator Endüktansı | 7,45 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 4,5 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 900 N @ 1000 rpm; 720 N @ 2000 rpm; 630 N @ 3000 rpm; 570 N @ 4000 rpm; 530 N @ 5000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 128.6 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3.5 mm |
| Montaj Delikleri Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Delikleri Daire Çapı | 115 mm |
| Ürün Ağırlığı | 3.34 kg |
| Açısal Doğruluk Hatası | 4,8 ° |
