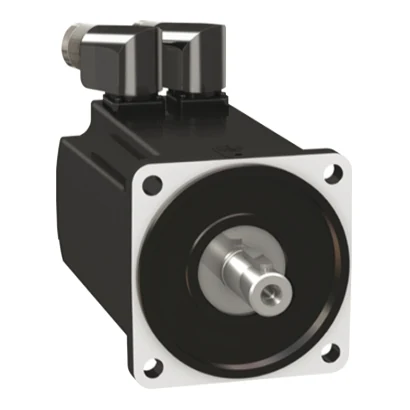

Schneider Electric BMH1002P16A2A BMH Servo Motor
- Marka: Schneider Electric
- Stok kodu: BMH1002P16A2A
- MPN: BMH1002P16A2A
- Fiyat: 69833.22 TRY + KDV · KDV dahil 83799.86 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMH1002P16A2A Teknik Veri Föyü (PDF)
Schneider Electric BMH1002P16A2A BMH Servo Motor.
| Ürün Tipi | Servo motor |
|---|---|
| Maksimum Mekanik Hız | 6000 rpm |
| Sürekli Durma Torku | 6,2 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 6,2 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Tepe Durma Torku | 18,4 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 18,4 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Çıkış Gücü | 1600 W için LXM32.D18N4 @ 6 A, 400 V, trifaze; 1600 W için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Torku | 3,9 N.m için LXM32.D18N4 @ 6 A, 400 V, trifaze; 3,9 N.m için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Anma Hızı | 4000 rpm için LXM32.D18N4 @ 6 A, 400 V, trifaze; 4000 rpm için LXM32.D18N4 @ 6 A, 480 V, trifaze |
| Uyumlu Ürünler | LXM32.D18N4 @ 400…480 V trifaze |
| Şaft Ucu | Kilitli |
| IP Koruma Sınıfı | IP54 standart |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Yok |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 32 |
| Anma Kontrol Besleme Gerilimi (Us) | 480 V |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 5.04 A |
| Sürekli Güç | 2.36 W |
| Maksimum sürekli akım | 18.23 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 30 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 100 mm |
| Motor Paketi Sayısı | 2 |
| Tork Sabiti | 1,19 N.m/A @ 120 °C |
| Ters EMK Sabiti | 77 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 5,0 |
| Rotor Ataleti | 6,28 kg.cm² |
| Stator Direnci | 1,51 Ohm @ 20 °C |
| Stator Endüktansı | 4,12 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 5 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 990 N @ 1000 rpm; 790 N @ 2000 rpm; 690 N @ 3000 rpm; 620 N @ 4000 rpm; 580 N @ 5000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 160.6 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3.5 mm |
