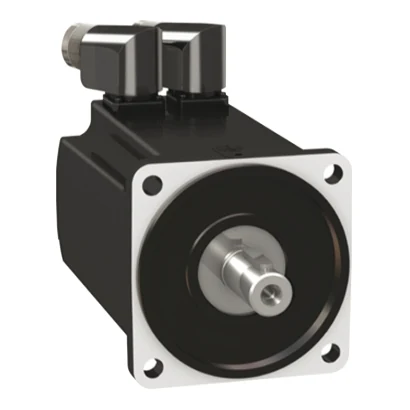

Schneider Electric BMH1003P16A2A BMH Servo Motor — temsili üretici aile görseli

Schneider Electric BMH1003P16A2A BMH Servo Motor

Schneider Electric BMH1003P16A2A BMH Servo Motor.

Ürün TipiServo motor
Maksimum Mekanik Hız6000 rpm
Sürekli Durma Torku8,4 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 8,4 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze
Tepe Durma Torku25,1 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 25,1 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze
Anma Çıkış Gücü2700 W için LXM32.D30N4 @ 10 A, 400 V, trifaze; 2700 W için LXM32.D30N4 @ 10 A, 480 V, trifaze
Anma Torku6,2 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 6,2 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze
Anma Hızı4000 rpm için LXM32.D30N4 @ 10 A, 400 V, trifaze; 4000 rpm için LXM32.D30N4 @ 10 A, 480 V, trifaze
Uyumlu ÜrünlerLXM32.D30N4 @ 400…480 V trifaze
Şaft UcuKilitli
IP Koruma SınıfıIP54 standart
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 32
Anma Kontrol Besleme Gerilimi (Us)480 V
Faz Sayısı3 Faz
Sürekli Durma Akımı7.69 A
Sürekli Güç3.3 W
Maksimum sürekli akım29.1 A
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı19 mm
Şaft Uzunluğu40 mm
Anahtar Genişliği30 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Motor Flanş Boyutu100 mm
Motor Paketi Sayısı3
Tork Sabiti1,17 N.m/A @ 120 °C
Ters EMK Sabiti63,5 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti9,37 kg.cm²
Stator Direnci0,63 Ohm @ 20 °C
Stator Endüktansı2,615 mH @ 20 °C
Stator Elektriksel Zaman Sabiti6,3 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)1050 N @ 1000 rpm; 830 N @ 2000 rpm; 730 N @ 3000 rpm; 660 N @ 4000 rpm; 610 N @ 5000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk192.6 mm
Ortalama Bilezik Çapı95 mm
Ortalama Bilezik Derinliği3.5 mm
