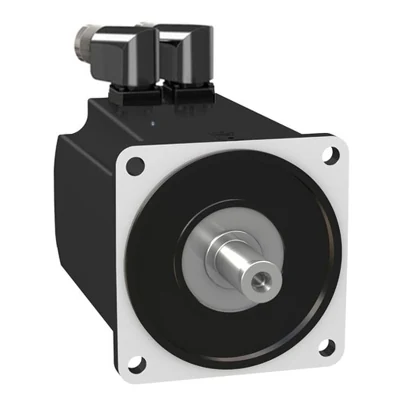

Schneider Electric BMH1401P16F2A BMH 140mm key IP54 st 16 brake angular
- Marka: Schneider Electric
- Stok kodu: BMH1401P16F2A
- MPN: BMH1401P16F2A
- Fiyat: 143669.63 TRY + KDV · KDV dahil 172403.56 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMH1401P16F2A Teknik Veri Föyü (PDF)
Schneider Electric BMH1401P16F2A BMH 140mm key IP54 st 16 brake angular. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP54
| IP Koruma Sınıfı | IP54 |
|---|---|
| Ürün Tipi | Servo motor |
| Maksimum Mekanik Hız | 4000 rpm |
| Sürekli Durma Torku | 10,3 N.m için LXM32.D30M2 @ 10 A, 230 V, monofaze; 10,3 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 10,3 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze |
| Tepe Durma Torku | 30,8 N.m için LXM32.D30M2 @ 10 A, 230 V, monofaze; 30,8 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 30,8 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze |
| Anma Çıkış Gücü | 1450 W için LXM32.D30M2 @ 10 A, 230 V, monofaze; 2400 W için LXM32.D30N4 @ 10 A, 400 V, trifaze; 2400 W için LXM32.D30N4 @ 10 A, 480 V, trifaze |
| Anma Torku | 6,9 N.m için LXM32.D30M2 @ 10 A, 230 V, monofaze; 7,7 N.m için LXM32.D30N4 @ 10 A, 400 V, trifaze; 7,7 N.m için LXM32.D30N4 @ 10 A, 480 V, trifaze |
| Anma Hızı | 2000 rpm için LXM32.D30M2 @ 10 A, 230 V, monofaze; 3000 rpm için LXM32.D30N4 @ 10 A, 400 V, trifaze; 3000 rpm için LXM32.D30N4 @ 10 A, 480 V, trifaze |
| Uyumlu Ürünler | LXM32.D30M2 @ 230 V monofaze; LXM32.D30N4 @ 400…480 V trifaze |
| Şaft Ucu | Kilitli |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Var |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 32 |
| Anma Kontrol Besleme Gerilimi (Us) | 480 V |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 8.58 A |
| Sürekli Güç | 2.85 W |
| Maksimum sürekli akım | 29.8 A |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 24 mm |
| Şaft Uzunluğu | 50 mm |
| Anahtar Genişliği | 40 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Tutma Torku | 18 N.m frenleme |
| Motor Flanş Boyutu | 140 mm |
| Motor Paketi Sayısı | 1 |
| Tork Sabiti | 1,16 N.m/A @ 120 °C |
| Ters EMK Sabiti | 77,4 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 5,0 |
| Rotor Ataleti | 17,96 kg.cm² |
| Stator Direnci | 0,69 Ohm @ 20 °C |
| Stator Endüktansı | 4,66 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 9,7 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 1930 N @ 1000 rpm; 1530 N @ 2000 rpm; 1340 N @ 3000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Fren Çekme Gücü | 18 W |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 187 mm |
