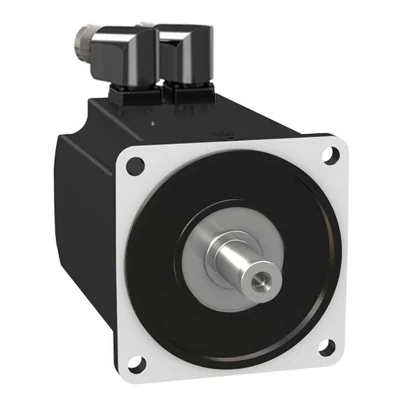

Schneider Electric BMH1403P16A2A BMH Servo Motor — temsili üretici aile görseli

Schneider Electric BMH1403P16A2A BMH Servo Motor

Schneider Electric BMH1403P16A2A BMH Servo Motor.

Ürün TipiServo motor
Maksimum Mekanik Hız4000 rpm
Sürekli Durma Torku24 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 24 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Tepe Durma Torku71,8 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 71,8 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Çıkış Gücü4700 W için LXM32.D72N4 @ 24 A, 400 V, trifaze; 4700 W için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Torku13,92 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 13,92 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Hızı3000 rpm için LXM32.D72N4 @ 24 A, 400 V, trifaze; 3000 rpm için LXM32.D72N4 @ 24 A, 480 V, trifaze
Uyumlu ÜrünlerLXM32.D72N4 @ 400…480 V trifaze
Şaft UcuKilitli
IP Koruma SınıfıIP54 standart
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 32
Anma Kontrol Besleme Gerilimi (Us)480 V
Faz Sayısı3 Faz
Sürekli Durma Akımı18 A
Sürekli Güç4.8 W
Maksimum sürekli akım62.3 A
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı24 mm
Şaft Uzunluğu50 mm
Anahtar Genişliği40 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Motor Flanş Boyutu140 mm
Motor Paketi Sayısı3
Tork Sabiti1,3 N.m/A @ 120 °C
Ters EMK Sabiti85,9 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti47,5 kg.cm²
Stator Direnci0,22 Ohm @ 20 °C
Stator Endüktansı2,165 mH @ 20 °C
Stator Elektriksel Zaman Sabiti13,6 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)2420 N @ 1000 rpm; 1920 N @ 2000 rpm; 1680 N @ 3000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk232 mm
Ortalama Bilezik Çapı130 mm
Ortalama Bilezik Derinliği3.5 mm
