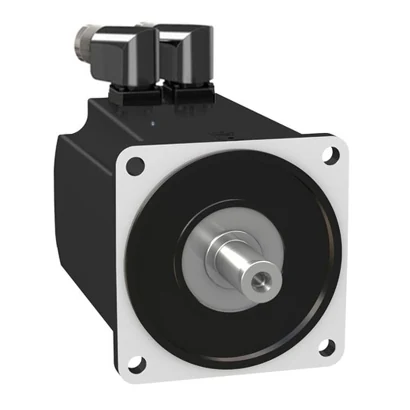

Schneider Electric BMH1403P16F2A BMH 140mm key IP54 st 16 brake angular — temsili üretici aile görseli

Schneider Electric BMH1403P16F2A BMH 140mm key IP54 st 16 brake angular

Schneider Electric BMH1403P16F2A BMH 140mm key IP54 st 16 brake angular. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP54

IP Koruma SınıfıIP54
Ürün TipiServo motor
Maksimum Mekanik Hız4000 rpm
Sürekli Durma Torku24 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 24 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Tepe Durma Torku71,8 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 71,8 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Çıkış Gücü4700 W için LXM32.D72N4 @ 24 A, 400 V, trifaze; 4700 W için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Torku13,92 N.m için LXM32.D72N4 @ 24 A, 400 V, trifaze; 13,92 N.m için LXM32.D72N4 @ 24 A, 480 V, trifaze
Anma Hızı3000 rpm için LXM32.D72N4 @ 24 A, 400 V, trifaze; 3000 rpm için LXM32.D72N4 @ 24 A, 480 V, trifaze
Uyumlu ÜrünlerLXM32.D72N4 @ 400…480 V trifaze
Şaft UcuKilitli
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenVar
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 32
Anma Kontrol Besleme Gerilimi (Us)480 V
Faz Sayısı3 Faz
Sürekli Durma Akımı18 A
Sürekli Güç4.8 W
Maksimum sürekli akım62.3 A
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı24 mm
Şaft Uzunluğu50 mm
Anahtar Genişliği40 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Tutma Torku23 N.m frenleme
Motor Flanş Boyutu140 mm
Motor Paketi Sayısı3
Tork Sabiti1,3 N.m/A @ 120 °C
Ters EMK Sabiti85,9 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti50,27 kg.cm²
Stator Direnci0,22 Ohm @ 20 °C
Stator Endüktansı2,165 mH @ 20 °C
Stator Elektriksel Zaman Sabiti13,6 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)2420 N @ 1000 rpm; 1920 N @ 2000 rpm; 1680 N @ 3000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Fren Çekme Gücü19 W
Soğutma TipiDoğal konveksiyon
Uzunluk267 mm
