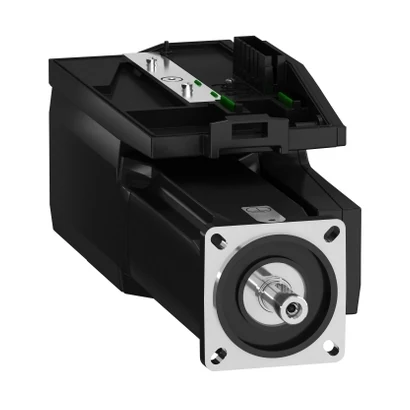

Schneider Electric BMI0703P16A BMI Servo Motor — temsili üretici aile görseli

Schneider Electric BMI0703P16A BMI Servo Motor

Schneider Electric BMI0703P16A BMI Servo Motor.

Uyumlu SeriLexium 32i
Ürün TipiGüç kademeli servo motor
Maksimum Mekanik Hız8000 rpm
Anma Kontrol Besleme Gerilimi (Us)208…480 V % - 15…10
Besleme Gerilimi Sınırları208–480 V
Faz Sayısı3 Faz
Şebeke Frekansı50/60 Hz - 5…5 %
EMC filtresiEntegre
Sürekli çıkış akımı2 A @ 8 kHz
Tepe Çıkış Akımı (3 s)6 A @ 400 V için 3 s
Sürekli Durma Akımı2 A
Sürekli Durma Torku3,4 N.m @ 208…480 V trifaze
Tepe Durma Torku8,6 N.m @ 208 V trifaze; 8,6 N.m @ 400 V trifaze; 8,6 N.m @ 480 V trifaze
Anma Çıkış Gücü900 W @ 400 V trifaze; 900 W @ 480 V trifaze; 450 W @ 208 V trifaze
Anma Torku2,9 N.m @ 208 V trifaze; 2,7 N.m @ 400 V trifaze; 2,3 N.m @ 480 V trifaze
Anma Hızı3300 rpm @ 400 V trifaze; 1600 rpm @ 208 V trifaze; 3900 rpm @ 480 V trifaze
Maksimum Akım (Irms)12,5 A @ 400 V, trifaze; 12,5 A @ 480 V, trifaze; 12,5 A @ 208 V, trifaze
Uyumlu ÜrünlerHız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT
Şaft UcuKilitli
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı14 mm
Şaft Uzunluğu30 mm
Anahtar Genişliği5 mm
Geri Besleme TipiMutlak tek dönüşlü SinCos Hiperface
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Motor Flanş Boyutu70 mm
Elektrik BağlantısıBaskılı devre kartı konnektörü
Tork Sabiti1,41 N.m/A @ 20 °C
Ters EMK Sabiti95,39 V/krpm @ 20 °C
Motor Kutup Sayısı10
Rotor Ataleti1,67 kg.cm²
Stator Direnci7,99 Ohm @ 20 °C
Stator Endüktansı25,6 mH @ 20 °C
Stator Elektriksel Zaman Sabiti3,2 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)730 N @ 1000 rpm; 580 N @ 2000 rpm; 510 N @ 3000 rpm; 460 N @ 4000 rpm; 430 N @ 5000 rpm; 400 N @ 6000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk300 mm
