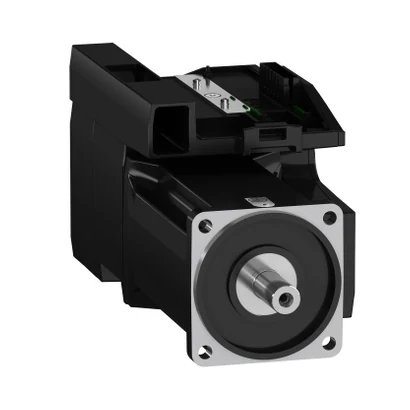

Schneider Electric BMI1002P16A BMI Servo Motor
- Marka: Schneider Electric
- Stok kodu: BMI1002P16A
- MPN: BMI1002P16A
- Fiyat: 234797.53 TRY + KDV · KDV dahil 281757.04 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMI1002P16A Teknik Veri Föyü (PDF)
Schneider Electric BMI1002P16A BMI Servo Motor.
| Uyumlu Seri | Lexium 32i |
|---|---|
| Ürün Tipi | Güç kademeli servo motor |
| Maksimum Mekanik Hız | 6000 rpm |
| Anma Kontrol Besleme Gerilimi (Us) | 208…480 V % - 15…10 |
| Besleme Gerilimi Sınırları | 208–480 V |
| Faz Sayısı | 3 Faz |
| Şebeke Frekansı | 50/60 Hz - 5…5 % |
| EMC filtresi | Entegre |
| Sürekli çıkış akımı | 4 A @ 8 kHz |
| Tepe Çıkış Akımı (3 s) | 12 A @ 400 V için 3 s |
| Sürekli Durma Akımı | 4 A |
| Sürekli Durma Torku | 6 N.m @ 208…480 V trifaze |
| Tepe Durma Torku | 14 N.m @ 208 V trifaze; 14 N.m @ 400 V trifaze; 14 N.m @ 480 V trifaze |
| Anma Çıkış Gücü | 1000 W @ 208 V trifaze; 1900 W @ 400 V trifaze; 1900 W @ 480 V trifaze |
| Anma Torku | 5,1 N.m @ 400 V trifaze; 5,4 N.m @ 208 V trifaze; 4,1 N.m @ 480 V trifaze |
| Anma Hızı | 1900 rpm @ 208 V trifaze; 3800 rpm @ 400 V trifaze; 4700 rpm @ 480 V trifaze |
| Maksimum Akım (Irms) | 17,5 A @ 208 V, trifaze; 17,5 A @ 400 V, trifaze; 17,5 A @ 480 V, trifaze |
| Uyumlu Ürünler | Hız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| Şaft Ucu | Kilitli |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 6 mm |
| Geri Besleme Tipi | Mutlak tek dönüşlü SinCos Hiperface |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Yok |
| Montaj Desteği | Uluslararası standart flanş |
| Motor Flanş Boyutu | 100 mm |
| Elektrik Bağlantısı | Baskılı devre kartı konnektörü |
| Tork Sabiti | 1,28 N.m/A @ 20 °C |
| Ters EMK Sabiti | 84,52 V/krpm @ 20 °C |
| Motor Kutup Sayısı | 10 |
| Rotor Ataleti | 6,28 kg.cm² |
| Stator Direnci | 2,347 Ohm @ 20 °C |
| Stator Endüktansı | 9,79 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 4,17 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 990 N @ 1000 rpm; 790 N @ 2000 rpm; 690 N @ 3000 rpm; 620 N @ 4000 rpm; 580 N @ 5000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 273 mm |
