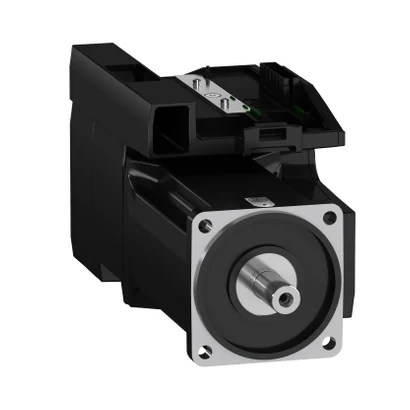

Schneider Electric BMI1003P16A BMI Servo Motor
- Marka: Schneider Electric
- Stok kodu: BMI1003P16A
- MPN: BMI1003P16A
- Fiyat: 248641.86 TRY + KDV · KDV dahil 298370.23 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BMI1003P16A Teknik Veri Föyü (PDF)
Schneider Electric BMI1003P16A BMI Servo Motor.
| Uyumlu Seri | Lexium 32i |
|---|---|
| Ürün Tipi | Güç kademeli servo motor |
| Maksimum Mekanik Hız | 6000 rpm |
| Anma Kontrol Besleme Gerilimi (Us) | 208…480 V % - 15…10 |
| Besleme Gerilimi Sınırları | 208–480 V |
| Faz Sayısı | 3 Faz |
| Şebeke Frekansı | 50/60 Hz - 5…5 % |
| EMC filtresi | Entegre |
| Sürekli çıkış akımı | 4 A @ 8 kHz |
| Tepe Çıkış Akımı (3 s) | 12 A @ 400 V için 3 s |
| Sürekli Durma Akımı | 4 A |
| Sürekli Durma Torku | 8,5 N.m @ 208…480 V trifaze |
| Tepe Durma Torku | 19,2 N.m @ 400 V trifaze; 19,2 N.m @ 480 V trifaze; 19,2 N.m @ 208 V trifaze |
| Anma Çıkış Gücü | 1000 W @ 208 V trifaze; 2000 W @ 400 V trifaze; 2100 W @ 480 V trifaze |
| Anma Torku | 7,2 N.m @ 208 V trifaze; 6,8 N.m @ 400 V trifaze; 5,6 N.m @ 480 V trifaze |
| Anma Hızı | 1500 rpm @ 208 V trifaze; 3000 rpm @ 400 V trifaze; 3700 rpm @ 480 V trifaze |
| Maksimum Akım (Irms) | 26,7 A @ 208 V, trifaze; 26,7 A @ 400 V, trifaze; 26,7 A @ 480 V, trifaze |
| Uyumlu Ürünler | Hız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT |
| Şaft Ucu | Kilitli |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 19 mm |
| Şaft Uzunluğu | 40 mm |
| Anahtar Genişliği | 6 mm |
| Geri Besleme Tipi | Mutlak tek dönüşlü SinCos Hiperface |
| Hız Geri Besleme Çözünürlüğü | 32768 nokta/dönüş |
| Fren | Yok |
| Montaj Desteği | Uluslararası standart flanş |
| Motor Flanş Boyutu | 100 mm |
| Elektrik Bağlantısı | Baskılı devre kartı konnektörü |
| Tork Sabiti | 1,7 N.m/A @ 20 °C |
| Ters EMK Sabiti | 112 V/krpm @ 20 °C |
| Motor Kutup Sayısı | 10 |
| Rotor Ataleti | 9,37 kg.cm² |
| Stator Direnci | 2,31 Ohm @ 20 °C |
| Stator Endüktansı | 11,43 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 4,95 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 1050 N @ 1000 rpm; 830 N @ 2000 rpm; 730 N @ 3000 rpm; 660 N @ 4000 rpm; 610 N @ 5000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 299 mm |
