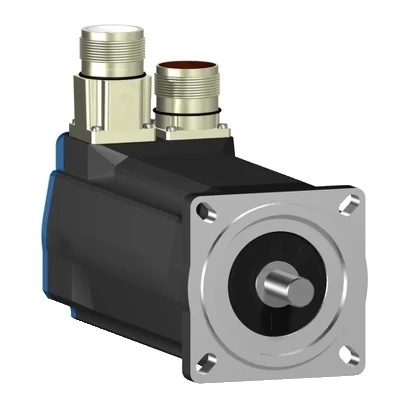

Schneider Electric BSH0701P11A2A BSH Servo Motor
- Marka: Schneider Electric
- Stok kodu: BSH0701P11A2A
- MPN: BSH0701P11A2A
- Fiyat: 73280.41 TRY + KDV · KDV dahil 87936.49 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BSH0701P11A2A Teknik Veri Föyü (PDF)
Schneider Electric BSH0701P11A2A BSH Servo Motor.
| Ürün Tipi | Servo motor |
|---|---|
| Maksimum Mekanik Hız | 8000 rpm |
| Şaft Ucu | Kilitli |
| IP Koruma Sınıfı | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Fren | Yok |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 15; Lexium 05; Lexium 32 |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 1.8 A |
| Maksimum sürekli akım | 5.7 A |
| Anahtarlama frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 11 mm |
| Şaft Uzunluğu | 23 mm |
| Anahtar Genişliği | 18 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Motor Flanş Boyutu | 70 mm |
| Motor Paketi Sayısı | 1 |
| Tork Sabiti | 0,8 N.m/A @ 120 °C |
| Ters EMK Sabiti | 46 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 3,0 |
| Rotor Ataleti | 0,25 kg.cm² |
| Stator Direnci | 10,4 Ohm @ 20 °C |
| Stator Endüktansı | 21,3 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 3,73 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 360 N @ 6000 rpm; 380 N @ 5000 rpm; 410 N @ 4000 rpm; 460 N @ 3000 rpm; 520 N @ 2000 rpm; 660 N @ 1000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 154 mm |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2.5 mm |
| Montaj Delikleri Sayısı | 4 |
| Montaj Delik Çapı | 5.5 mm |
| Montaj Delikleri Daire Çapı | 82 mm |
| Ürün Ağırlığı | 2.2 kg |
| Açısal Doğruluk Hatası | 1,4 ° |
| Sıcak Bakır Sıcaklığı | 120 °C |
| Sıcak Mıknatıs Sıcaklığı | 100 °C |
