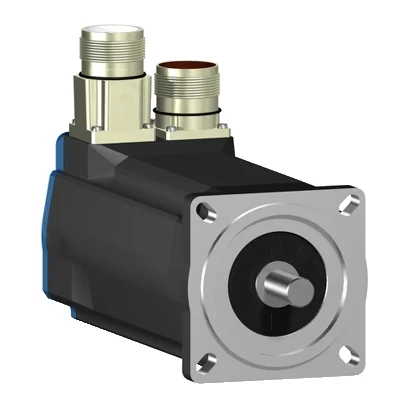

Schneider Electric BSH0703P11F2A BSH Servo Motor
- Marka: Schneider Electric
- Stok kodu: BSH0703P11F2A
- MPN: BSH0703P11F2A
- Fiyat: 113034.19 TRY + KDV · KDV dahil 135641.03 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BSH0703P11F2A Teknik Veri Föyü (PDF)
Schneider Electric BSH0703P11F2A BSH Servo Motor.
| Ürün Tipi | Servo motor |
|---|---|
| Maksimum Mekanik Hız | 8000 rpm |
| Şaft Ucu | Kilitli |
| IP Koruma Sınıfı | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Fren | Var |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 05; Lexium 15; Lexium 32 |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 4.1 A |
| Maksimum sürekli akım | 17 A |
| Anahtarlama frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 14 mm |
| Şaft Uzunluğu | 30 mm |
| Anahtar Genişliği | 20 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Tutma Torku | 3 N.m frenleme |
| Motor Flanş Boyutu | 70 mm |
| Motor Paketi Sayısı | 3 |
| Tork Sabiti | 0,78 N.m/A @ 120 °C |
| Ters EMK Sabiti | 49 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 3,0 |
| Rotor Ataleti | 0,81 kg.cm² |
| Stator Direnci | 2,7 Ohm @ 20 °C |
| Stator Endüktansı | 7,3 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 4,82 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 400 N @ 6000 rpm; 430 N @ 5000 rpm; 460 N @ 4000 rpm; 510 N @ 3000 rpm; 580 N @ 2000 rpm; 730 N @ 1000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Fren Çekme Gücü | 12 W |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 254 mm |
| Ortalama Bilezik Çapı | 60 mm |
| Ortalama Bilezik Derinliği | 2.5 mm |
| Montaj Delikleri Sayısı | 4 |
| Montaj Delik Çapı | 5.5 mm |
| Montaj Delikleri Daire Çapı | 82 mm |
| Ürün Ağırlığı | 3.8 kg |
| Açısal Doğruluk Hatası | 1,4 ° |
