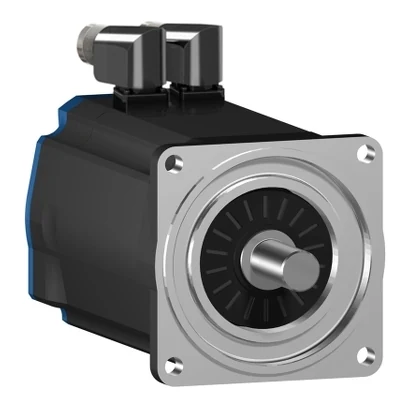

Schneider Electric BSH1004P11F2A BSH Servo Motor
- Marka: Schneider Electric
- Stok kodu: BSH1004P11F2A
- MPN: BSH1004P11F2A
- Fiyat: 162573.52 TRY + KDV · KDV dahil 195088.22 TRY
- Stok: Terminli ürün
- Servo Motorlar
- Schneider Electric Servo Motorlar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Servo Motorlar Seçim Rehberi
- Schneider Electric BSH1004P11F2A Teknik Veri Föyü (PDF)
Schneider Electric BSH1004P11F2A BSH Servo Motor.
| Ürün Tipi | Servo motor |
|---|---|
| Maksimum Mekanik Hız | 6000 rpm |
| Şaft Ucu | Kilitli |
| IP Koruma Sınıfı | IP50 standart |
| Hız Geri Besleme Çözünürlüğü | 131072 nokta/dönüş |
| Fren | Var |
| Montaj Desteği | Uluslararası standart flanş |
| Elektrik Bağlantısı | Döndürülebilir sağa açılı konnektörler |
| Uyumlu Seri | Lexium 32; Lexium 15; Lexium 05 |
| Faz Sayısı | 3 Faz |
| Sürekli Durma Akımı | 6.2 A |
| Maksimum sürekli akım | 32.3 A |
| Anahtarlama frekansı | 8 kHz |
| İkinci Şaft | Ikinci şaft ucu olmadan |
| Şaft Çapı | 24 mm |
| Şaft Uzunluğu | 50 mm |
| Anahtar Genişliği | 40 mm |
| Geri Besleme Tipi | Tek dönüşlü SinCos Hiperface |
| Tutma Torku | 12 N.m frenleme |
| Motor Flanş Boyutu | 100 mm |
| Motor Paketi Sayısı | 4 |
| Tork Sabiti | 1,62 N.m/A @ 120 °C |
| Ters EMK Sabiti | 103 V/krpm @ 120 °C |
| Motor Kutup Sayısı | 4,0 |
| Rotor Ataleti | 5,245 kg.cm² |
| Stator Direnci | 1,81 Ohm @ 20 °C |
| Stator Endüktansı | 6,5 mH @ 20 °C |
| Stator Elektriksel Zaman Sabiti | 6,52 ms @ 20 °C |
| Maksimum Radyal Kuvvet (Fr) | 1070 N @ 1000 rpm; 740 N @ 3000 rpm; 850 N @ 2000 rpm |
| Maksimum Eksenel Kuvvet (Fa) | 0,2 x Fr |
| Fren Çekme Gücü | 17 W |
| Soğutma Tipi | Doğal konveksiyon |
| Uzunluk | 307.5 mm |
| Ortalama Bilezik Çapı | 95 mm |
| Ortalama Bilezik Derinliği | 3.5 mm |
| Montaj Delikleri Sayısı | 4 |
| Montaj Delik Çapı | 9 mm |
| Montaj Delikleri Daire Çapı | 115 mm |
| Ürün Ağırlığı | 9.9 kg |
| Açısal Doğruluk Hatası | 1,4 ° |
