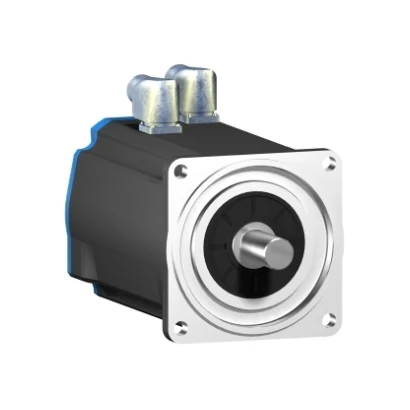

Schneider Electric BSH1404P11F2P BSH Servo Motor — temsili üretici aile görseli

Schneider Electric BSH1404P11F2P BSH Servo Motor

Schneider Electric BSH1404P11F2P BSH Servo Motor.

Ürün TipiServo motor
Maksimum Mekanik Hız4000 rpm
Uyumlu ÜrünlerLXM05AD57N4 @ 380…480 V trifaze; LXM05BD57N4 @ 380…480 V trifaze; LXM05CD57N4 @ 380…480 V trifaze; LXM32.D72N4 @ 400 V trifaze; LXM32.D72N4 @ 480 V trifaze
Şaft UcuKilitli
IP Koruma SınıfıIP50 standart
Hız Geri Besleme Çözünürlüğü131072 nokta/dönüş
FrenVar
Montaj DesteğiUluslararası standart flanş
Elektrik BağlantısıDöndürülebilir sağa açılı konnektörler
Uyumlu SeriLexium 05; Lexium 32
Faz Sayısı3 Faz
Sürekli Durma Akımı21.3 A
Maksimum sürekli akım95.6 A
Anahtarlama frekansı8 kHz
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı24 mm
Şaft Uzunluğu50 mm
Anahtar Genişliği40 mm
Geri Besleme TipiTek dönüşlü SinCos Hiperface
Tutma Torku36 N.m frenleme
Motor Flanş Boyutu140 mm
Motor Paketi Sayısı4
Tork Sabiti1,57 N.m/A @ 120 °C
Ters EMK Sabiti104 V/krpm @ 120 °C
Motor Kutup Sayısı5,0
Rotor Ataleti29,2 kg.cm²
Stator Direnci0,28 Ohm @ 20 °C
Stator Endüktansı2,035 mH @ 20 °C
Stator Elektriksel Zaman Sabiti13,93 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)1840 N @ 3000 rpm; 2110 N @ 2000 rpm; 2660 N @ 1000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Fren Çekme Gücü26 W
Soğutma TipiDoğal konveksiyon
Uzunluk420.5 mm
Ortalama Bilezik Çapı130 mm
Ortalama Bilezik Derinliği3.5 mm
Montaj Delikleri Sayısı4
Montaj Delik Çapı11 mm
Montaj Delikleri Daire Çapı165 mm
Ürün Ağırlığı27.8 kg
