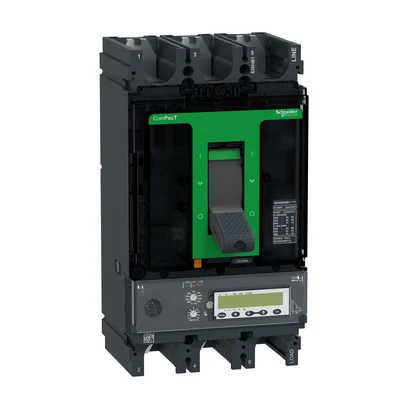

Schneider Electric C63V35E630 NSX630 HB1 ML5.3 75kA 690V 3P
- Marka: Schneider Electric
- Stok kodu: C63V35E630
- MPN: C63V35E630
- Fiyat: 350389.31 TRY + KDV · KDV dahil 420467.17 TRY
- Stok: Terminli ürün
- Kompakt Şalterler
- Schneider Electric Kompakt Şalterler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kompakt Şalter (MCCB) Seçim Rehberi
- Schneider Electric C63V35E630 Teknik Veri Föyü (PDF)
Schneider Electric C63V35E630 NSX630 HB1 ML5.3 75kA 690V 3P. Bu modelin teknik özellikleri: Kısa Devre Kesme Kapasitesi: 75kA Kutup Düzeni: 3P
| Kısa Devre Kesme Kapasitesi | 75 kA |
|---|---|
| Kutup Düzeni | 3P |
| Seri | ComPacT yeni nesil |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Korumalı Kutup Düzeni | 3d |
| Anma Akımı (In) | 630 A @ 40 °C |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Akım Türü | AC |
| Şebeke Frekansı | 50/60 Hz |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Kullanım Kategorisi | Kategori A |
| Açtırma Ünitesi Tipi | Micrologic 5.3 E |
| Açma birimi teknolojisi | Elektronik |
| Koruma Fonksiyonları | LSI |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Sabit |
| Anma Yalıtım Gerilimi (Ui) | 800 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Anma İşletme Kısa Devre Kesme Kapasitesi (Ics) | 85 kA @ 500 V AC 50/60 Hz (IEC 60947-2); 80 kA @ 525 V AC 50/60 Hz (IEC 60947-2); 75 kA @ 660/690 V AC 50/60 Hz (IEC 60947-2) |
| Mekanik Dayanıklılık | 15000 cycles |
| Elektriksel Dayanıklılık | 8000 cycles @ 440 V In/2; 4000 cycles @ 440 V In; 6000 cycles @ 690 V In/2; 2000 cycles @ 690 V In |
| Kutup Başına Güç Kaybı | 39.7 W |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Alt Bağlantı | Ön |
| Bağlantı Aralığı | 45 mm |
| Açma Birimi Anma Akımı | 630 A @ 40 °C |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 250–630 A |
| Uzun Süreli Gecikme Ayar Tipi (tr) | Ayarlanabilir |
| Termik Bellek | Açmadan önce ve sonra 20 dakika |
| Anlık Açma Ayar Tipi (Ii) | Ayarlanabilir |
| Anlık Açma Ayar Aralığı (Ii) | 1,5…11 x In |
| Toprak Kaçağı Koruması | Yok |
| Bölge Seçici Kilitleme (ZSI) | Var |
| Ekran Tipi | LCD ekran |
| Ölçüm Tipi | Enerji ölçer |
| Genişlik | 140 mm |
| Yükseklik | 255 mm |
