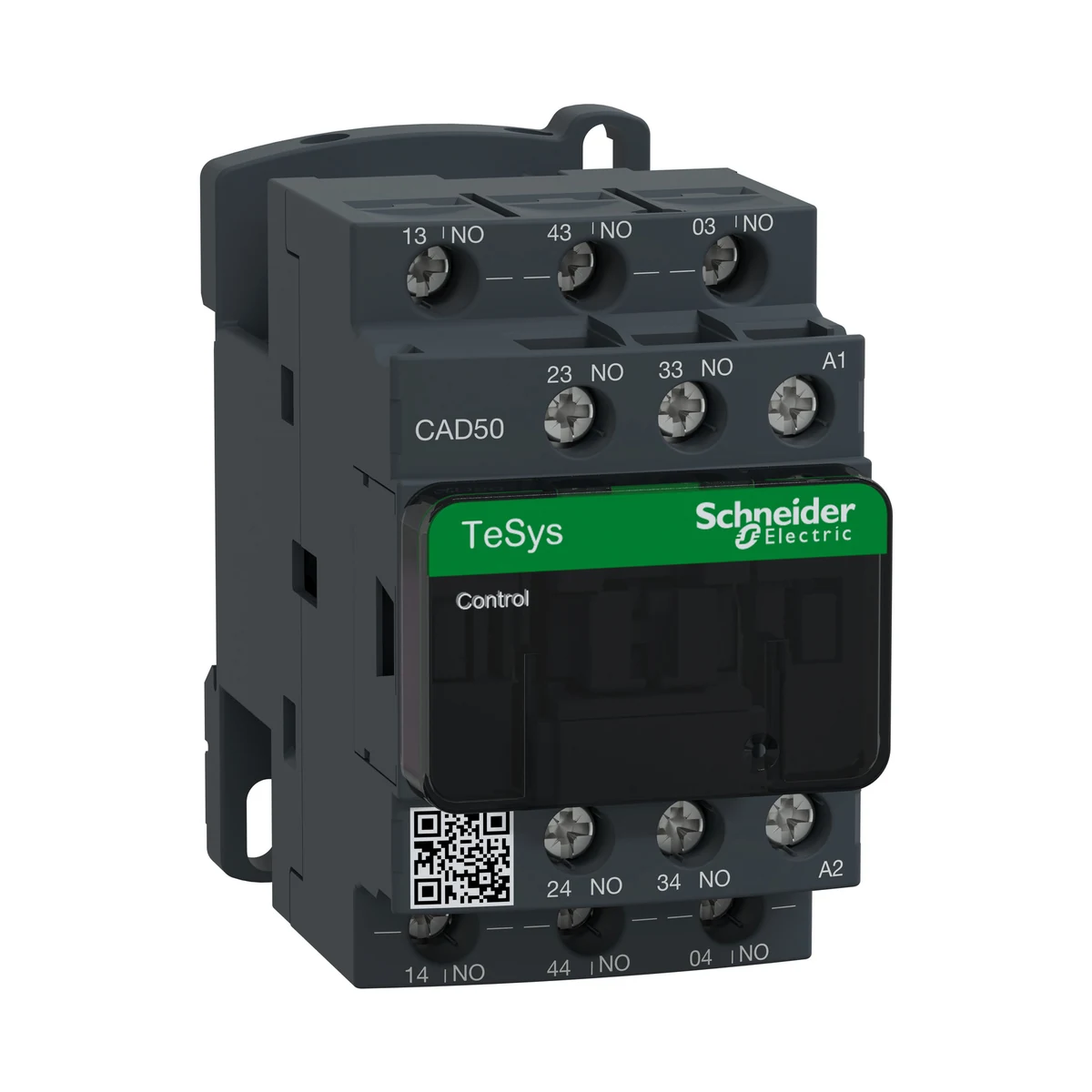

Schneider Electric CAD50D7 TeSys Deca Yardımcı Kontaktör 42VAC5NA
- Marka: Schneider Electric
- Stok kodu: CAD50D7
- MPN: CAD50D7
- Fiyat: 2207.31 TRY + KDV · KDV dahil 2648.77 TRY
- Stok: Terminli ürün
- Yardımcı Kontaktörler
- Schneider Electric Yardımcı Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yardımcı Kontaktörler Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric CAD50D7 Teknik Veri Föyü (PDF)
Schneider Electric CAD50D7 TeSys Deca Yardımcı Kontaktör 42VAC5NA. Bu modelin teknik özellikleri: Seri: TeSys Deca
| Seri | TeSys Deca |
|---|---|
| Ürün Tipi | Kontrol rölesi |
| Kontaktör uygulaması | Kontrol devresi |
| Kullanım Kategorisi | DC-13; AC-14; AC-15 |
| Güç Kutbu Kontak Düzeni | 5 NA |
| Anma Çalışma Gerilimi (Ue) | <= 690 V AC 25…400 Hz |
| Kontrol devresi tipi | AC @ 50/60 Hz |
| Anma Kontrol Devresi Gerilimi (Uc) | 42 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947) |
| Termik Akım (Ith) | 10 A (at 60 °C) |
| Anma Kapama Kapasitesi (Irms) | 140 A AC (IEC 60947-5-1); 250 A DC (IEC 60947-5-1) |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 100 A - 1 sn; 120 A - 500 ms; 140 A - 100 ms |
| İlgili Sigorta Değeri | 10 A gG (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V UL sertifikali; 600 V CSA sertifikali; 690 V (IEC 60947-5-1) |
| Montaj Desteği | Ray; Plaka |
| Çalışma Süresi | 12…22 msn bobin enerjileme ve NA kapama; 4…12 msn bobinin enerjisini kesme ve NA açma |
| Mekanik Dayanıklılık | 30 Mcycles |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 180 cyc/mn |
| Kalkış Gücü (VA) | 70 VA 50 Hz (at 20 °C) |
| Tutma Güç Tüketimi (VA) | 8 VA 50 Hz (at 20 °C) |
| Minimum anahtarlama gerilimi | 17 V |
| Minimum anahtarlama akımı | 5 mA |
| Çakışmama Süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında; 1,5 ms enerji kesmede NK ve NA kontağı arasında |
| Yalıtım Direnci | > 10 MOhm |
| Yükseklik | 77 mm |
| Genişlik | 45 mm |
| Derinlik | 84 mm |
| Ürün Ağırlığı | 0.58 kg |
| Standartlar | EN/IEC 60947-5-1; GB/T 14048,5; UL 60947-5-1; CSA C22.2 No 60947-5-1; JIS C8201-5-1 |
| Sertifikalar | CB; CCC; UL; CSA; EAC; CE; UKCA |
| IP Koruma Sınıfı | IP2X ön yüz (VDE 0106) |
| Çalışma Ortam Sıcaklığı | -40…60 °C; 60…70 °C değer kaybı ile |
| Depolama Sıcaklığı | -60…80 °C |
| Çalışma Rakımı | 0–3000 m |
