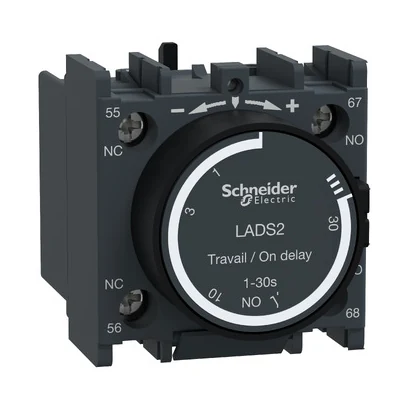

Schneider Electric LADS2 TeSys Deca Yıldız/Üçgen Gecikmeli Pinomatik Zaman Rölesi 1-30sn 1NA1NK
- Marka: Schneider Electric
- Stok kodu: LADS2
- MPN: LADS2
- Fiyat: 3752.98 TRY + KDV · KDV dahil 4503.58 TRY
- Stok: Stokta
- Yıldız-Üçgen Zaman Röleleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Zaman Röleleri Seçim Rehberi
- Schneider Electric LADS2 Teknik Veri Föyü (PDF)
Schneider Electric LADS2 TeSys Deca Yıldız/Üçgen Gecikmeli Pinomatik Zaman Rölesi 1-30sn 1NA1NK. Bu modelin teknik özellikleri: Seri: TeSys Deca Kontak Düzeni: 1NA1NK
| Kontak Düzeni | 1NO+1NC |
|---|---|
| Seri | TeSys Deca |
| Ürün Tipi | Zaman gecikme yardımcı kontak bloğu |
| Uyumlu Seri | TeSys Deca CAD; TeSys Deca LC1D; TeSys F LC1F; TeSys F CR1F |
| Cihaz Uygulaması | Yıldız delta başlatıcı |
| Montaj Konumu | Ön |
| Güç Kutbu Kontak Düzeni | 1 NA + 1 NK |
| Kontak Zamanlaması | Time delay |
| Zaman Gecikme Aralığı | 1…30 s |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 25…400 Hz |
| Anma Çalışma Akımı (Ie) | 6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13 |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-5-1); 600 V (UL 60947-5-1); 600 V (CSA C22.2 No 60947-5-1) |
| Termik Akım (Ith) | 10 A (at 60 °C) |
| Standartlar | EN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048,5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ; UL 60335-2-40:Annex JJ |
| Sertifikalar | IECEE CB Şeması; UL; CSA; CCC; EAC; UKCA |
| Anma Kapama Kapasitesi (Irms) | 140 A at <= 690 V AC (IEC 60947-5-1); 250 A at <= 690 V DC (IEC 60947-5-1) |
| İzin Verilen Kısa Süreli Akım | 100 A 60 °C 1 sn; 120 A 60 °C 500 ms; 140 A 60 °C 100 ms |
| Koruma Tipi | GG sigorta 10 A |
| Mekanik Dayanıklılık | 5 Mcycles |
| Minimum anahtarlama akımı | 5 mA |
| Minimum anahtarlama gerilimi | 17 V |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması; 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması |
| Yalıtım Direnci | > 10 MOhm |
| Sıkma Torku | 1,7 N.m - tornavidayla düz Ø 6 mm; 1,7 N.m - tornavidayla Philips No 2; 1,7 N.m - tornavidayla pozidriv No 2 |
| Yükseklik | 48 mm |
| Genişlik | 44 mm |
| Derinlik | 61 mm |
| Renk | Koyu gri |
| Çevre Koşulları | Normal ortam |
| IP Koruma Sınıfı | IP20 |
| Depolama Sıcaklığı | -60…80 °C |
| Çalışma Ortam Sıcaklığı | -40…70 °C |
| Çalışma Rakımı | 3000 m |
