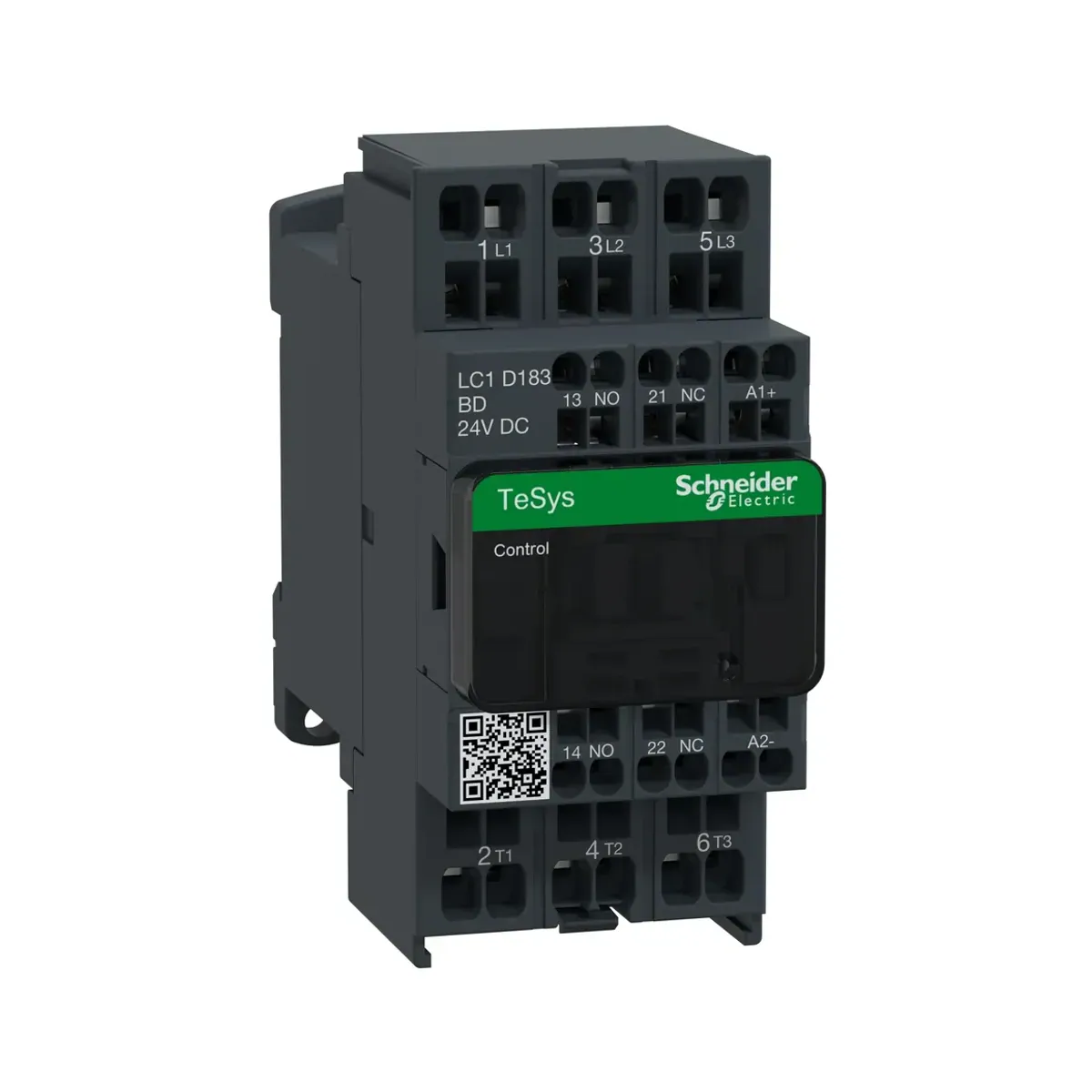

Schneider LC1D183BD TeSys D Kontaktör 3P(3 NA) AC-3 <= 440V 18A 24V DC bobin
- Marka: Schneider Electric
- Stok kodu: LC1D183BD
- MPN: LC1D183BD
- Stok: Stokta yok
- Kontaktörler
- Schneider Electric Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kontaktörler Seçim Rehberi
- Schneider Electric LC1D183BD Teknik Veri Föyü (PDF)
Schneider LC1D183BD TeSys D Kontaktör 3P(3 NA) AC-3 <= 440V 18A 24V DC bobin. Kontaktörler bobinle açılıp kapanan güç anahtarlarıdır; motor, ısıtıcı ve kompanzasyon kademelerinde kullanılır. Stok kodu: LC1D183BD.
| Seri | TeSys Deca Advanced |
|---|---|
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Direnç yükü; Motor kontrol |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-4 |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | Güç devresi: <= 690 V AC 25…400 Hz; Güç devresi: <= 300 V DC |
| Güç Kutbu Kontak Düzeni | 3 NA |
| Termik Akım (Ith) | 25 A (at 60 °C) for güç devresi; 10 A (at 60 °C) for sinyalleme devresi |
| Anma Kapama Kapasitesi (Irms) | 140 A AC for sinyalleme devresi (IEC 60947-5-1); 250 A DC for sinyalleme devresi (IEC 60947-5-1); 300 A at 440 V for güç devresi (IEC 60947) |
| Anma Kesme Kapasitesi | 300 A at 440 V for güç devresi (IEC 60947) |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi (IEC 60947-5-1); 50 A gG at <= 690 V coordination tip 1 for güç devresi; 35 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 2,5 mOhm - Ith 25 A 50 Hz for güç devresi |
| Kutup Başına Güç Kaybı | 2,5 W AC-1; 0,8 W AC-3; 0,8 W AC-3e |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Derecesi | 3 |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947) |
| Güvenlik Güvenilirlik Düzeyi (B10d) | B10d = 1369863 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 20000000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Mekanik Dayanıklılık | 30 Mcycles |
| Elektriksel Dayanıklılık | 1,65 Mcycles 18 A AC-3 Ue'de <= 440 V; 1 Mcycles 32 A AC-1 Ue'de <= 440 V; 1,65 Mcycles 25 A AC-3e Ue'de <= 440 V |
| Kontrol devresi tipi | DC standart |
| Bobin Teknolojisi | Entegre bastırma cihazı ile |
| Kontrol Devresi Gerilim Sınırları | 0,1…0,25 Uc (-40…70 °C):düşme DC; 0,7…1,25 Uc (-40…60 °C):çalışma DC; 1…1.25 Uc (60…70 °C):çalışma DC |
| Tutma Güç Tüketimi (W) | 5,4 W @ 20 °C |
| Çalışma Süresi | 63 ±15 % ms kapama; 20 ±20 % ms açma |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 3600 cyc/h at 60 °C |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Yardımcı kontak tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK (IEC 60947-5-1); tip ayna kontak 1 NK (IEC 60947-4-1) |
| Minimum anahtarlama gerilimi | Sinyalleme devresi için 17 V |
| Minimum anahtarlama akımı | Sinyalleme devresi için 5 mA |
| Yalıtım Direnci | > 10 MOhm sinyalleme devresi için |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Plaka; Ray |
| Sertifikalar | UL; CCC; CSA; Denizcilik; UKCA; EAC; CB Şeması |
| IP Koruma Sınıfı | IP20 ön yüz (IEC 60529) |
| Çalışma Rakımı | 0–3000 m |
| Yangına dayanıklılık | 850 °C (IEC 60695-2-1) |
| Alev Geciktirici Sınıfı | V1 (UL 94) |
| Yükseklik | 99 mm |
| Genişlik | 45 mm |
| Derinlik | 101 mm |
