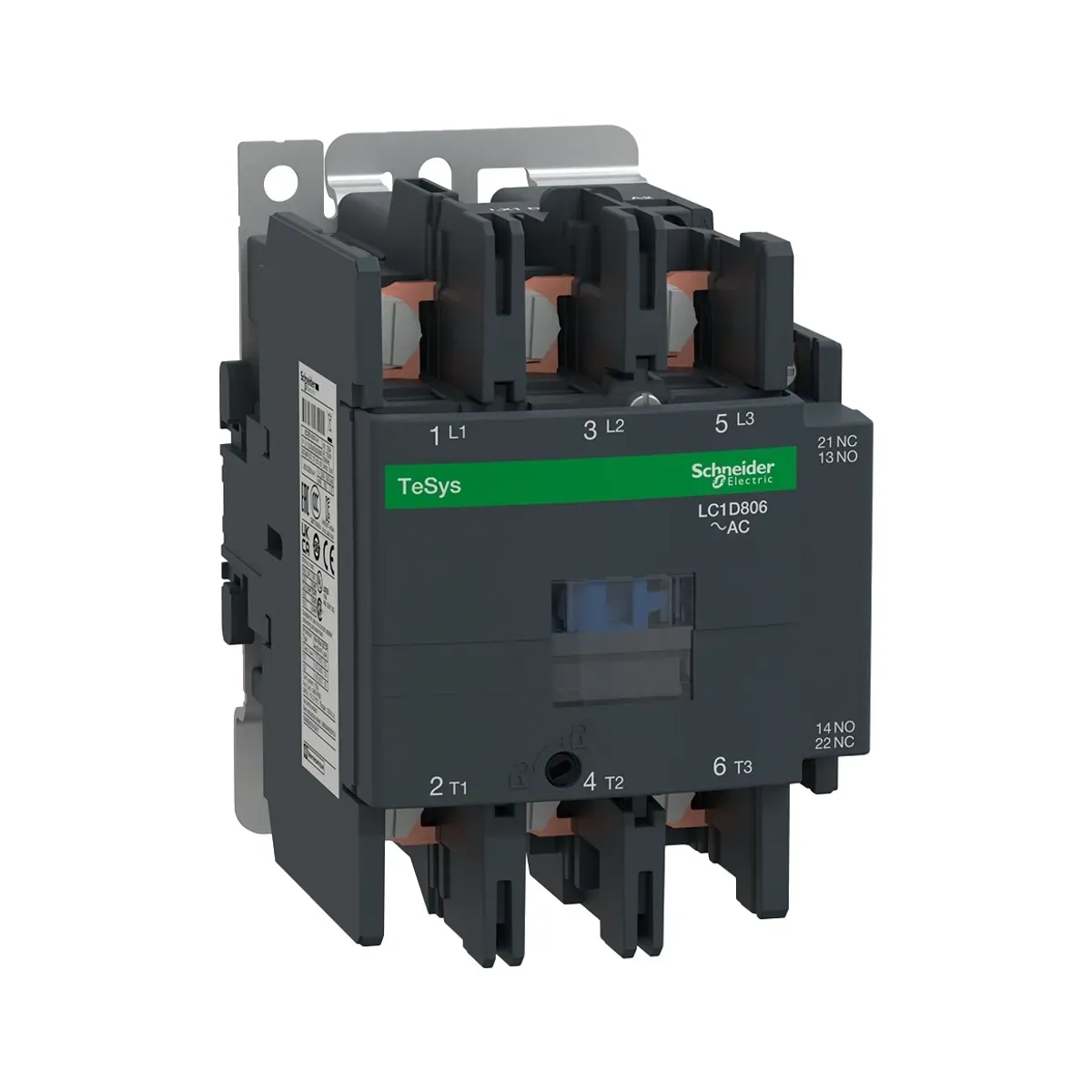

Schneider LC1D806M7 TeSys D Kontaktör 3P(3 NA) AC-3 = 440V 80A 220V AC bobin
- Marka: Schneider Electric
- Stok kodu: LC1D806M7
- MPN: LC1D806M7
- Stok: Stokta yok
- Kontaktörler
- Schneider Electric Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kontaktörler Seçim Rehberi
- Schneider Electric LC1D806M7 Teknik Veri Föyü (PDF)
Schneider LC1D806M7 TeSys D Kontaktör 3P(3 NA) AC-3 = 440V 80A 220V AC bobin, kontaktörler kategorisinde yer alan Schneider Electric marka bir üründür. Ürün kodu LC1D806M7'dır. Schneider LC1D806M7 TeSys D Kontaktör LC1D806M7 TeSys D kontaktör , endüstriyel motor kontrol ve güç anahtarlama uygulamaları için geliştirilmiş, yüksek akım kapasitesi ve uzun ömürlü yapısıyla öne çıkan profesyonel bir kontaktördür. Schneider Electric’in TeSys D serisine ait olan bu model, AC motorların güvenli ve kararlı şekilde devreye alınması gereken sistemlerde yaygın olarak kullanılır. Kompakt ve modüler tasarımı sayesinde pano içi uygulamalarda yer tasarrufu sağlar. M7 bobin kodu ile 220–240 V AC 50/60 Hz kontrol gerilimi kullanır ve endüstriyel otomasyon sistemleriyle uyumlu bir çözüm sunar. Dahili yardımcı kontak yapısı sayesinde kontrol devrelerinde esnek kullanım imkânı sağlar. Teknik Özellikler Ürün Tipi: Kontaktör Seri: Schneider TeSys D Model / SKU: LC1D806M7 Kutup Yapısı: 3 kutuplu güç kontaktörü Anma Akımı: 80 A Kullanım Kategorisi: AC-3 Anma Gerilimi: 440 V AC Bobin Gerilimi: 220–240 V AC 50/60 Hz Yardımcı Kontak: 1 NO + 1 NC Montaj Tipi: DIN ray ve pano montajına uygun Standartlar: IEC ve EN endüstriyel standartlara uygun Kullanım Alanları AC motor kontrol uygulamaları Endüstriyel makine ve otomasyon sistemleri Pompa, fan ve kompresör sistemleri Konveyör ve taşıma hatları Elektrik panoları ve MCC sistemleri TeSys D Serisinin Avantajları Schneider TeSys D serisi kontaktörler, yüksek anahtarlama güvenilirliği , uzun mekanik ve elektriksel ömür ve kompakt tasarım avantajlarını bir arada sunar. Dahili yardımcı kontak yapısı ve geniş aksesuar desteği sayesinde sistem tasarımında esneklik sağlar. LC1D806M7 modeli, endüstriyel otomasyon projelerinde güçlü motor kontrolü, güvenilir çalışma ve uzun ömür arayan kullanıcılar için ideal bir kontaktör çözümüdür.
| Seri | TeSys |
|---|---|
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-4 |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | Güç devresi: <= 300 V DC 25…400 Hz; Güç devresi: <= 690 V AC |
| Güç Kutbu Kontak Düzeni | 3 NA |
| Termik Akım (Ith) | 10 A (at 60 °C) for sinyalleme devresi; 125 A (at 60 °C) for güç devresi |
| Anma Kapama Kapasitesi (Irms) | 140 A AC for sinyalleme devresi (IEC 60947-5-1); 250 A DC for sinyalleme devresi (IEC 60947-5-1); 1100 A at 440 V for güç devresi (IEC 60947) |
| Anma Kesme Kapasitesi | 1100 A at 440 V for güç devresi (IEC 60947) |
| İlgili Sigorta Değeri | 10 A gG for sinyalleme devresi (IEC 60947-5-1); 200 A gG at <= 690 V coordination tip 1 for güç devresi; 160 A gG at <= 690 V coordination tip 2 for güç devresi |
| Ortalama Empedans | 0,8 mOhm - Ith 125 A 50 Hz for güç devresi |
| Kutup Başına Güç Kaybı | 5,1 W AC-3; 12,5 W AC-1; 5,1 W AC-3e |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Derecesi | 3 |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV (IEC 60947) |
| Güvenlik Güvenilirlik Düzeyi (B10d) | B10d = 1369863 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 20000000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Mekanik Dayanıklılık | 4 Mcycles |
| Elektriksel Dayanıklılık | 0,8 Mcycles 125 A AC-1 Ue'de <= 440 V; 1,5 Mcycles 80 A AC-3 Ue'de <= 440 V; 1,5 Mcycles 80 A AC-3e Ue'de <= 440 V |
| Kontrol devresi tipi | AC @ 50/60 Hz |
| Bobin Teknolojisi | Yerleşik süpresör modülü olmadan |
| Kalkış Gücü (VA) | 245 VA 60 Hz cos phi 0,75 (at 20 °C); 245 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Tutma Güç Tüketimi (VA) | 26 VA 60 Hz cos phi 0,3 (at 20 °C); 26 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Isı Kaybı | 6…10 W at 50/60 Hz |
| Çalışma Süresi | 20…35 msn kapama; 6…20 msn açma |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 3600 cyc/h at 60 °C |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Yardımcı kontak tipi | tip mekanik olarak bağlantılı 1 NA + 1 NK (IEC 60947-5-1); tip ayna kontak 1 NK (IEC 60947-4-1) |
| Minimum anahtarlama gerilimi | Sinyalleme devresi için 17 V |
| Minimum anahtarlama akımı | Sinyalleme devresi için 5 mA |
| Yalıtım Direnci | > 10 MOhm sinyalleme devresi için |
| Çakışmama Süresi | 1,5 ms enerji kesmede NK ve NA kontağı arasında; 1,5 ms enerjilemede NK ve NA kontağı arasında |
| Montaj Desteği | Ray; Plaka |
| Sertifikalar | CCC; UL; CB Şeması; CSA; CE; UKCA; Denizcilik; EAC |
| IP Koruma Sınıfı | IP20 ön yüz (IEC 60529) |
| Çalışma Rakımı | 0–3000 m |
| Yangına dayanıklılık | 850 °C (IEC 60695-2-1) |
| Alev Geciktirici Sınıfı | V1 (UL 94) |
| Yükseklik | 127 mm |
| Genişlik | 85 mm |
