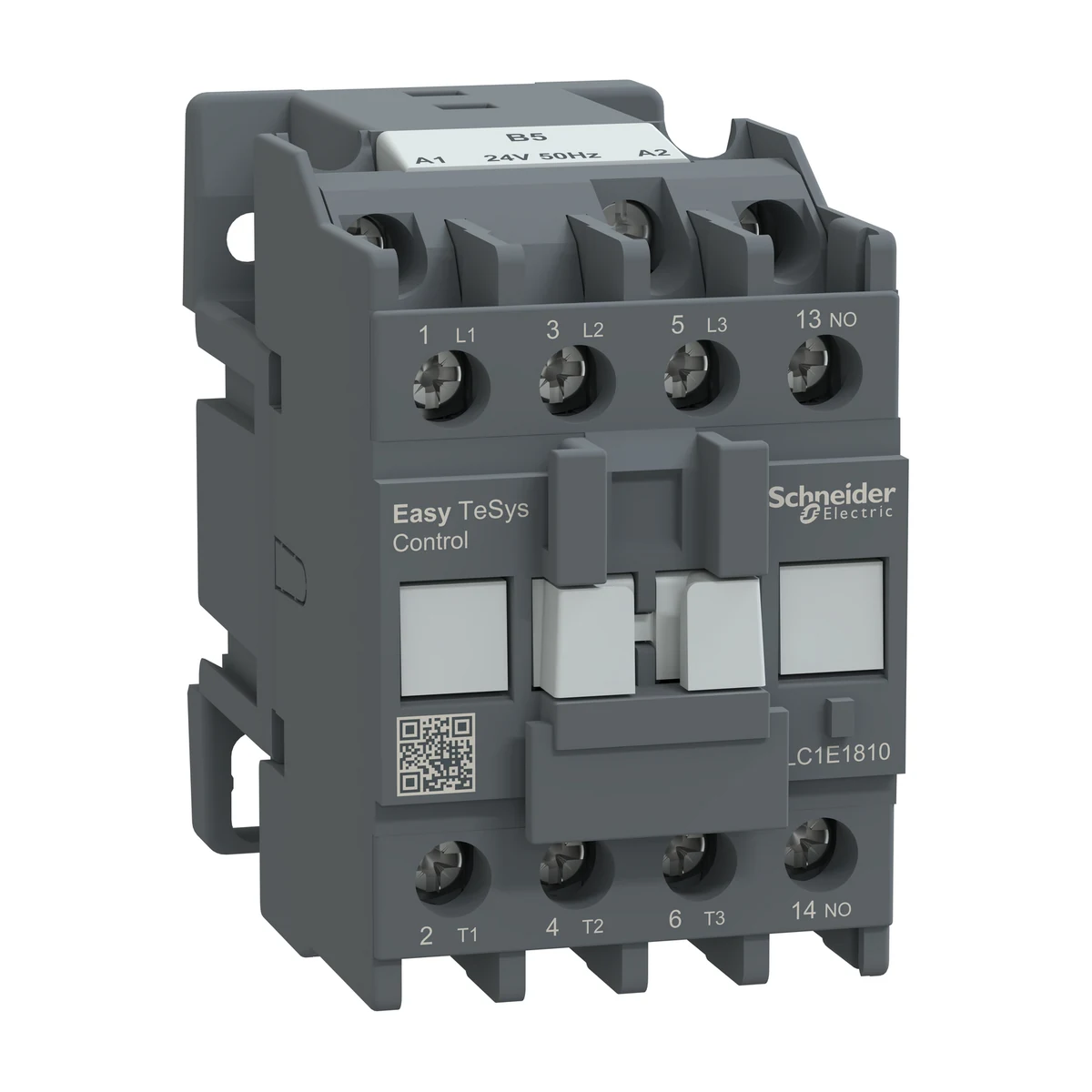

Schneider Electric LC1E1810B5 3Kutup Kontaktor TVS 1NA 7,5kW
- Marka: Schneider Electric
- Stok kodu: LC1E1810B5
- MPN: LC1E1810B5
- Fiyat: 1873.71 TRY + KDV · KDV dahil 2248.45 TRY
- Stok: Stokta
- Kontaktörler
- Schneider Electric Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kontaktörler Seçim Rehberi
- Schneider Electric LC1E1810B5 Teknik Veri Föyü (PDF)
Schneider Electric LC1E1810B5 3Kutup Kontaktor TVS 1NA 7,5kW. Bu modelin teknik özellikleri: Seri: EasyPact TVS Kontak Düzeni: 1NA
| Kontak Düzeni | 1NO |
|---|---|
| Seri | EasyPact TVS |
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1 |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | Güç devresi: <= 690 V AC 50/60 Hz |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V AC 50 Hz |
| Motor Gücü (kW) | 4 kW at 220/230 V AC 50/60 Hz; 7,5 kW at 380/400 V AC; 9 kW at 415/440 V AC; 9 kW at 500 V AC; 9 kW at 660/690 V AC; 10 kW at 660…690 V |
| Güç Kutbu Kontak Düzeni | 3 NA |
| Termik Akım (Ith) | 32 A (at 55 °C) for güç devresi |
| Anma Kapama Kapasitesi (Irms) | 234 A at 440 V AC for güç devresi (IEC 60947-4-1) |
| Anma Kesme Kapasitesi | 153 A at 440 V for güç devresi (IEC 60947) |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 145 A 40 °C - 10 s for güç devresi; 84 A 40 °C - 60 s for güç devresi; 40 A 40 °C - 600 s for güç devresi |
| Ortalama Empedans | 2,5 mOhm - Ith 32 A 50 Hz for güç devresi |
| Kutup Başına Güç Kaybı | 0,81 W AC-3; 2,6 W AC-1 |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-4-1) |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Derecesi | 3 |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV bobin güç devresine bağlı değil (IEC 60947) |
| Mekanik Dayanıklılık | 10000000 cycles |
| Elektriksel Dayanıklılık | 300000 cycles AC-1; 1200000 cycles AC-3 |
| Kontrol devresi tipi | AC @ 50 Hz |
| Kontrol Devresi Gerilim Sınırları | 0,85…1,1 Uc (-5…55 °C):çalışma 50 Hz; 0,3…0,6 Uc (-5…55 °C):düşme 50 Hz |
| Kalkış Gücü (VA) | 95 VA 50 Hz cos phi 0,75 (at 20 °C); 95 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Tutma Güç Tüketimi (VA) | 8,3 VA 50 Hz cos phi 0,3 (at 20 °C); 8,5 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Isı Kaybı | Kontrol devresi için 2…3 W |
| Çalışma Süresi | 12…22 msn kapanışta; 4…19 msn açılışta |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 1800 cyc/h @ <60 °C |
| Sıkma Torku | Güç devresi: 1,2 N.m; Kontrol devresi: 1,2 N.m |
| Yardımcı Kontak Düzeni | 1 NA |
| Çakışmama Süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen; 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj Desteği | Plaka; DIN rayı |
| Sertifikalar | CB Şeması; CCC; CE; EAC; BIS |
| IP Koruma Sınıfı | IP2X |
| Çalışma Rakımı | 3000 m olmadan |
| Yangına dayanıklılık | 850 °C (IEC 60695-2-1) |
| Yükseklik | 74 mm |
| Genişlik | 45 mm |
| Derinlik | 80 mm |
