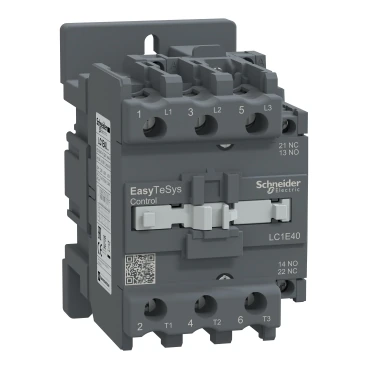

Schneider Electric LC1E40B5 3Kutup Kontaktor TVS 18,5kW
- Marka: Schneider Electric
- Stok kodu: LC1E40B5
- MPN: LC1E40B5
- Fiyat: 5204.13 TRY + KDV · KDV dahil 6244.96 TRY
- Stok: Terminli ürün
- Kontaktörler
- Schneider Electric Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kontaktörler Seçim Rehberi
- Schneider Electric LC1E40B5 Teknik Veri Föyü (PDF)
Schneider Electric LC1E40B5 3Kutup Kontaktor TVS 18,5kW. Bu modelin teknik özellikleri: Seri: EasyPact TVS
| Seri | EasyPact TVS |
|---|---|
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Motor kontrol; Direnç yükü |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1 |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | Güç devresi: <= 690 V AC 50/60 Hz |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V AC 50 Hz |
| Güç Kutbu Kontak Düzeni | 3 NA |
| Termik Akım (Ith) | 60 A (at 55 °C) for güç devresi |
| Anma Kapama Kapasitesi (Irms) | 520 A at 440 V AC for güç devresi (IEC 60947-4-1) |
| Anma Kesme Kapasitesi | 340 A at 440 V for güç devresi (IEC 60947) |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 320 A 40 °C - 10 s for güç devresi; 165 A 40 °C - 60 s for güç devresi; 72 A 40 °C - 600 s for güç devresi |
| Ortalama Empedans | 1,5 mOhm - Ith 60 A 50 Hz for güç devresi |
| Kutup Başına Güç Kaybı | 2,4 W AC-3; 5,4 W AC-1 |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-4-1) |
| Aşırı Gerilim Kategorisi | III |
| Kirlilik Derecesi | 3 |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV bobin güç devresine bağlı değil (IEC 60947) |
| Mekanik Dayanıklılık | 5000000 cycles |
| Elektriksel Dayanıklılık | 350000 cycles AC-1; 900000 cycles AC-3 |
| Kontrol devresi tipi | AC @ 50 Hz |
| Kontrol Devresi Gerilim Sınırları | 0,85…1,1 Uc (-5…55 °C):çalışma 50 Hz; 0,3…0,6 Uc (-5…55 °C):düşme 50 Hz |
| Kalkış Gücü (VA) | 160 VA 50 Hz cos phi 0,75 (at 20 °C); 140 VA 60 Hz cos phi 0,75 (at 20 °C) |
| Tutma Güç Tüketimi (VA) | 15 VA 50 Hz cos phi 0,3 (at 20 °C); 13 VA 60 Hz cos phi 0,3 (at 20 °C) |
| Isı Kaybı | Kontrol devresi için 6…10 W |
| Çalışma Süresi | 20…26 ms kapanışta; 8…12 ms açılışta |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 1200 cyc/h @ <55 °C |
| Sıkma Torku | Kontrol devresi: 1,2 N.m; Güç devresi: 5 N.m |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Çakışmama Süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen; 1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |
| Montaj Desteği | Plaka; DIN rayı |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-4-1; EN/IEC 60947-5-1; GB/T 14048.1; GB/T 14048,4; GB/T 14048,5; EN/IEC 60335-1:Clause 30.2; EN/IEC 60335-2-40:Annex JJ |
| Sertifikalar | CB Şeması; CCC; CE; EAC |
| IP Koruma Sınıfı | IP2X |
| Çalışma Rakımı | 3000 m olmadan |
| Yangına dayanıklılık | 850 °C (IEC 60695-2-1) |
| Yükseklik | 127 mm |
| Genişlik | 75 mm |
| Derinlik | 114 mm |
| Ürün Ağırlığı | 0.98 kg |
