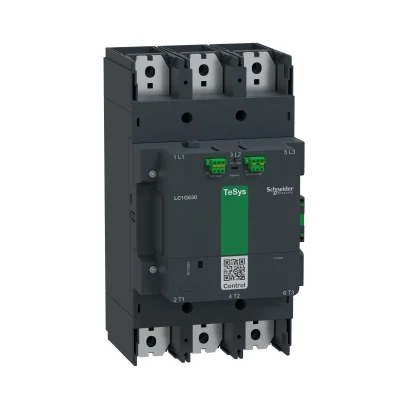

Schneider Electric LC1G800LSEA KontaktörTeSysGiga800 3PAdv200-500V ACDC
- Marka: Schneider Electric
- Stok kodu: LC1G800LSEA
- MPN: LC1G800LSEA
- Fiyat: 306123.05 TRY + KDV · KDV dahil 367347.66 TRY
- Stok: Terminli ürün
- Kontaktörler
- Schneider Electric Kontaktörler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kontaktörler Seçim Rehberi
- Schneider Electric LC1G800LSEA Teknik Veri Föyü (PDF)
Schneider Electric LC1G800LSEA KontaktörTeSysGiga800 3PAdv200-500V ACDC.
| Seri | TeSys |
|---|---|
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Güç değiştirme; Motor kontrol |
| Kullanım Kategorisi | AC-1; AC-3; AC-3e; AC-4; AC-5a; AC-5b; AC-6a; AC-6B; AC-8b; AC-8a; DC-1; DC-3; DC-5 |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | <= 1000 V AC 50/60 Hz; <= 460 V DC |
| Anma Çalışma Akımı (Ie) | 1050 A (at <40 °C) at <= 1000 V AC-1; 800 A (at <60 °C) at <= 440 V AC-3 |
| Anma Kontrol Devresi Gerilimi (Uc) | 200…500 V AC 50/60 Hz; 200…500 V DC |
| Kontrol Devresi Gerilim Sınırları | Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C); Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Aşırı Gerilim Kategorisi | III |
| Anma Kesme Kapasitesi | 5870 A at 440 V |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 5,5 kA - 10 s; 4,6 kA - 30 s; 3,6 kA - 1 min; 2,6 kA - 3 min; 1,7 kA - 10 min |
| İlgili Sigorta Değeri | 800 A aM, <= 440 V'ta motor için; 630 A aM, <= 690 V'ta motor için; 1250 A gG, <= 690 V'ta; 1200 A UL Type L, <= 600 V'ta |
| Ortalama Empedans | 0,000065 Ohm |
| Anma Yalıtım Gerilimi (Ui) | 1000 V |
| Kutup Başına Güç Kaybı | 70 W AC-1 - Ith 1050 A; 42 W AC-3 - Ith 800 A |
| Güç Kutbu Kontak Düzeni | 3 NA |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Motor Gücü (HP) | 300 hp at 200/208 V 60 Hz; 350 hp at 230/240 V 60 Hz; 700 hp at 460/480 V 60 Hz; 800 hp at 575/600 V 60 Hz |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
| Güvenlik Güvenilirlik Düzeyi (B10d) | B10d = 100000 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 1800000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Mekanik Dayanıklılık | 5 Mcycles |
| Kalkış Gücü (VA) | 670 VA |
| Kalkış Gücü (W) | 390 W |
| Tutma Güç Tüketimi (VA) | 17 VA |
| Tutma Güç Tüketimi (W) | 11 W |
| Çalışma Süresi | 40…70 ms kapama; 15…50 ms açma |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 600 cyc/h AC-3; 600 cyc/h AC-3e; 300 cyc/h AC-1; 150 cyc/h AC-4 |
| Bağlantı Aralığı | 70 mm |
| Montaj Desteği | Plaka |
| Sertifikalar | CB Şeması; CCC; cULus; EAC; CE; UKCA; DNV-GL'den EU-RO-MR |
| Sıkma Torku | 58 N.m |
| Yükseklik | 388.5 mm |
| Genişlik | 211 mm |
| Derinlik | 266 mm |
| Ürün Ağırlığı | 17.3 kg |
| IP Koruma Sınıfı | IP2X ön yüz kaplar ile (IEC 60529); IP2X ön yüz kaplar ile (VDE 0106) |
| Çalışma Ortam Sıcaklığı | -25…60 °C |
| Depolama Sıcaklığı | -60…80 °C |
