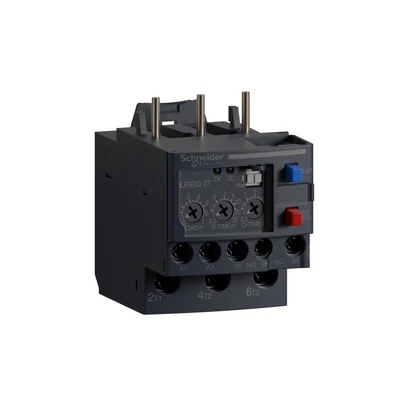

Schneider Electric LR97D07M7 TeSys LR97D Elektronik Termik Röle 1.2-7A 220VAC
- Marka: Schneider Electric
- Stok kodu: LR97D07M7
- MPN: LR97D07M7
- Fiyat: 7289.12 TRY + KDV · KDV dahil 8746.94 TRY
- Stok: Terminli ürün
- Termik Röleler
- Schneider Electric Termik Röleler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Termik Röleler Seçim Rehberi
- Schneider Electric LR97D07M7 Teknik Veri Föyü (PDF)
Schneider Electric LR97D07M7 TeSys LR97D Elektronik Termik Röle 1.2-7A 220VAC. Bu modelin teknik özellikleri: Akım Ayar Aralığı: 1.2-7A
| Akım Ayar Aralığı | 1.2–7 A |
|---|---|
| Seri | TeSys |
| Ürün Tipi | Elektronik aşırı akım rölesi |
| Röle Uygulaması | Faz arızasına duyarlılık; Kilitli rotor, mekanik sıkışma I > 3 x Iayarı; Aşırı yük Imaks > Iayar |
| Uyumlu Ürünler | LC1D09...D38 |
| Akım Türü | AC |
| Anma Kontrol Besleme Gerilimi (Us) | 200…240 V AC |
| Termik Akım Ayar Aralığı | 1.2–7 A |
| Anma Çalışma Gerilimi (Ue) | 600 V AC 50/60 Hz için güç devresi (CSA); 600 V AC 50/60 Hz için güç devresi (UL); 690 V AC 50/60 Hz için güç devresi (IEC 60947-4-1) |
| Şebeke Frekansı | 50–60 Hz |
| Montaj Desteği | Kontaktöre doğrudan; Ray |
| Açma Eşiği | 1.2–6 A |
| Dalgalanma (Surge) Dayanımı | 6 kV (IEC 61000-4-5) |
| Kontak Düzeni | 1CO |
| Termik Akım (Ith) | 3 A için kontrol devresi |
| Koruma Tipi | BS sigortası 3 A - için kontrol devresi; GB2 devre kesici 3 A - için kontrol devresi; GG sigorta 3 A - için kontrol devresi |
| Anma Yalıtım Gerilimi (Ui) | Güç devresi: 600 V (CSA); Güç devresi: 600 V (UL); Güç devresi: 690 V (IEC 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Faz Arızası Hassasiyeti | <3 s |
| Sıfırlama | Otomatik sıfırlama 120 s sabit; Elektriksel minimum 0,1 saniye için güç kaynağının kesilmesi ile; Manuel sıfırlama |
| Zaman Gecikme Aralığı | 0,2…10 sn - O süresi butonu; 0,3…10 sn - O süresi butonu; 0,5..30 sn - D süresi butonu |
| Sinyalleme Fonksiyonu | 2 LED |
| Sıkma Torku | Kontrol devresi: 0.6…1.2 N.m üzerinde pabuç kıskaçlı; Güç devresi: 2 N.m üzerinde kablo |
| Yükseklik | 67.5 mm |
| Genişlik | 45 mm |
| Derinlik | 67.5 mm |
| Ürün Ağırlığı | 0.172 kg |
| Standartlar | IEC 60947; IEC 60255-6 |
| Sertifikalar | GOST; CSA; UL |
| IP Koruma Sınıfı | IP20 |
| Çalışma Ortam Sıcaklığı | -25…60 °C (IEC 60947-4-1) |
| Depolama Sıcaklığı | -30…80 °C |
| Çalışma Rakımı | 2000 m |
| Yangına dayanıklılık | 850 °C (IEC 60695-2-1) |
| Şok Dayanımı | 15 gn 11 ms (IEC 60068-2-7) |
| Titreşim Direnci | 4 gn (IEC 60068-2-6) |
| Dielektrik Dayanım | 2 V 50 Hz (IEC 60255-5) |
| Elektrostatik Deşarj Direnci | 6 kV dolaylı modda; 8 kV havada |
| Işınımlı Elektromanyetik Alan Bağışıklığı | 10 V/m seviye 3 |
| Hızlı Geçici Akım Direnci (EFT) | 2 kV |
